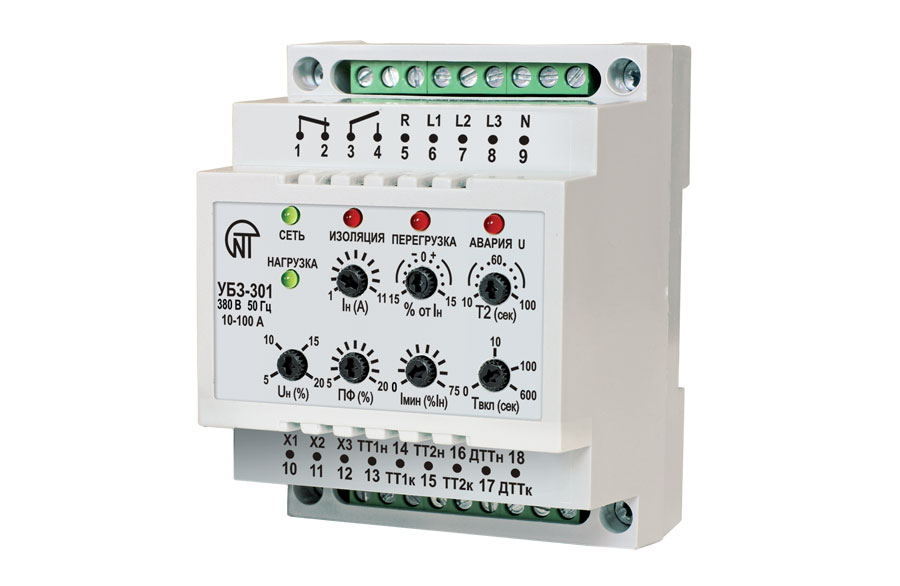

Универсальный блок защиты УБЗ-301 10-100А

цена  28 960  тенге
Уточнить наличие !!

НАЗНАЧЕНИЕ

Универсальный блок защиты электродвигателей УБЗ-301 (10-100 А) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 5 кВт до 50 кВт, в том числе и в сетях с изолированной нейтралью.

Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:

  • некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
  • механических перегрузках (симметричный перегруз по фазным/линейным токам) – защита от перегруза с зависимой выдержкой времени;
  • несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя – защита от перекосов фазных токов с последующим запретом АПВ;
  • несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
  • исчезновении момента на валу ЭД («сухой ход» — для насосов) – защита по минимальному пусковому и/или рабочему току;
  • при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции;
  • замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Технические характеристики

  • Ном. ток двигателя: от 10-100 А
  • Внешние трансф. тока: в комплекте
  • Индикация: Светодиоды
  • К-во защит: 7
  • Исполнение: Дин-рейка
  • Габаритные размеры — четыре модуля типа S
  • Масса, кг, не более 0,200
