ТРМ10 ПИД-регулятор с универсальным входом
Обновление линейки ТРМ10 ПИД-регулятор с универсальным входом

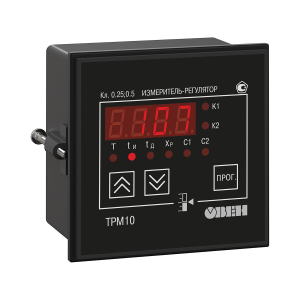

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ10 в корпусе Щ11.
Новый ОВЕН ТРМ10-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20 мА) и напряжения (0…1В, -50…+50 мВ) период опроса входа составляет 0.1 сек. Это позволяет использовать ТРМ10 для измерения высоко динамичных видов сигналов, например давления;
- Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).
Назначение ПИД-регулятора ТРМ10
Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Главные преимущества нового ПИД-регулятор ТРМ10
| Улучшенная помехоустойчивость | новый ПИД-регулятор ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
| Повышенная надежность | наработка на отказ составляет 100 000 часов |
| Повышенная точность измерений | погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
| Увеличенный межповерочный интервал | межповерочный интервал – 3 года |
| Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ10 составляет 5 лет |
| Улучшенные показатели климатического исполнения | допустимый диапазон рабочих температур от –20 до +50 °С |
| Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
| Все возможные типы выходных устройств | Р – э/м реле К – транзисторная оптопара С – симисторная оптопара С3 – три симисторные оптопары И – ЦАП «параметр – ток 4…20 мА» У – ЦАП «параметр – напряжение 0…10 В» Т – выход для управления твердотельным реле |
| Расширенный диапазон напряжений питания | 90…245 В частотой 47…63 Гц |
| Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10 | для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ |
| Усовершенствованная математическая модель ПИД-регулятора | новый ПИД-алгоритм регулирования |
| Современный алгоритм автонастройки ПИД-регулятора | высокая эффективность автонастройки |
Основные функции ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4…20 мА, совместно с прибором ОВЕН БУСТ
- Возможность управления трехфазной нагрузкой
- Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
- Импульсный источник питания 90…245 В 47…63 Гц
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
Технические характеристики ТРМ10 ПИД-регулятор с универсальным входом
Питание
| Напряжение питания: | |
| переменного тока | ~90…245 В |
| постоянного тока (только для корпуса Щ11) | =20…375 В (номинальное 24 В) |
| Частота напряжения питания | 47…63 Гц |
| Потребляемая мощность | не более 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
| Максимально допустимый ток источника питания | 80 мА |
Универсальные входы
| Количество универсальных входов | 1 |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа:
| – для термопреобразователей сопротивления | не более 0,8 с |
| – для других датчиков | не более 0,4 с |
Предел основной приведенной погрешности измерения:
| – для термоэлектрических преобразователей | ±0,5 % |
| – для других датчиков | ±0,25 % |
Выходные устройства
| Количество выходных устройств | 2 |
Типы выходных устройств:
| – ПИД-регулятора (ВУ1) | Р, К, С, С3, Т, И, У |
| – двухпозиционного регулятора (ВУ2) | Р, К, С, Т |
Корпус
Габаритные размеры (мм) и степень защиты корпуса
| Щитовой Щ1 | 96×96×65, IP54* |
| Щитовой Щ2 | 96×48×100, IP54* |
| Щитовой Щ11 | 96×96×49, IP54* |
| Настенный Н | 130×105×65, IP44 |
* со стороны передней панели
Условия эксплуатации
| Температура окружающего воздуха | –20…+50 °С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30…80 % |
Характеристики измерительных датчиков
| Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
| 01 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С |
| 09 | ТСМ (50М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 07 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С |
| 08 | ТСП (50П) W100=1.391 | –240…+1100 °С | 0,1 °С |
| 00 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С |
| 14 | ТСМ (100М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 02 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С |
| 03 | ТСП (100П) W100=1.391 | –240…+1100 °С | 0,1 °С |
| 29 | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 30 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С |
| 31 | ТСМ (500М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 32 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С |
| 33 | ТСП (500П) W100=1.391 | –250…+1100 °С | 0,1 °С |
| 34 | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 35 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С |
| 36 | ТСМ (1000М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 37 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С |
| 38 | ТСП (1000П) W100=1.391 | –250…+1100 °С | 0,1 °С |
| 39 | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 15 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С |
| 04 | термопара ТХК (L) | –200…+800 °С | 0,1 °С |
| 20 | термопара ТЖК (J) | –200…+1200 °С | 0,1 °С |
| 19 | термопара ТНН (N) | –200…+1300 °С | 0,1 °С |
| 05 | термопара ТХА (K) | –200…+1360 °С | 0,1 °С |
| 17 | термопара ТПП (S) | –50…+1750 °C | 0,1 °С |
| 18 | термопара ТПП (R) | –50…+1750 °C | 0,1 °С |
| 16 | термопара ТПР (В) | +200…+1800 °C | 0,1 °С |
| 21 | термопара ТВР (А-1) | 0…+2500 °С | 0,1 °С |
| 22 | термопара ТВР (А-2) | 0…+1800 °C | 0,1 °С |
| 23 | термопара ТВР (А-3) | 0…+1800 °C | 0,1 °С |
| 24 | термопара ТМК (Т) | –200…+400 °C | 0,1 °С |
| 12 | ток 0…5 мА | 0…100 % | 0,1 % |
| 11 | ток 0…20 мA | 0…100 % | 0,1 % |
| 10 | ток 4…20 мА | 0…100 % | 0,1 % |
| 06 | напряжение –50…+50 мВ | 0…100 % | 0,1 % |
| 13 | напряжение 0…1 В | 0…100 % | 0,1 % |
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
| Р | электромагнитное реле | ВУ1 (ПИД-регулирование) – 4 А ВУ2 (двухпозиционное регулирование) – 8 А при 220 В 50 Гц, cos φ > 0,4 |
| К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
| С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
| С3 | три симисторные оптопары для управления трехфазной нагрузкой | 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 100…800 Ом, напряжение питания 12…30 В пост. тока |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, напряжение питания 16…30 В пост. тока |
| Т | выход для управления твердотельным реле | выходное напряжение 4…6 В, макс. выходной ток 25 мА |
Варианты исполнения:
ТРМ10-Щ2.У.РР
ТРМ10-Щ2.У.УР
ТРМ10-Д.У.РР
ТРМ10-Щ2.У.СР
ТРМ10-Щ2.У.ИР
ТРМ10-Н.У.РР
ТРМ10-Щ11.У.ИР
ТРМ10-Щ11.У.УР
ТРМ10-Щ1.У.РР
ТРМ10-Д.У.ТР
ТРМ10-Щ2.У.С3
ТРМ10-Щ1.У.УР
ТРМ10-Д.У.УР
ТРМ10-Щ1.У.ИР
ТРМ10-Щ1.У.ТР
ТРМ10-Д.У.ИР
ТРМ10-Щ2.У.КР
ТРМ10-Щ11.У.РР
ТРМ10-Щ2.У.ТР
ТРМ10-Щ11.У.СС
ТРМ10-Щ1.У.КК
ТРМ10-Щ11.У.СР
ТРМ10-Д.У.КР
ТРМ10-Щ2.У.ИС
ТРМ10-Щ2.У.УТ
ТРМ10-Щ2.У.ТТ
ТРМ10-Щ2.У.ИК
ТРМ10-Н.У.С3
ТРМ10-Н.У.УС
ТРМ10-Щ1.У.УС
ТРМ10-Щ2.У.РК
ТРМ10-Д.У.СР
ТРМ10-Щ11.У.КТ
ТРМ10-Щ1.У.ТС
ТРМ10-Д.У.ИК
ТРМ10-Щ1.У.РК
ТРМ10-Н.У.ИС
ТРМ10-Н.У.ТК
ТРМ10-Щ1.У.СР
ТРМ10-Н.У.ТТ
ТРМ10-Н.У.СР
ТРМ10-Щ2.У.КК
ТРМ10-Щ11.У.УК
ТРМ10-Щ2.У.ТК
ТРМ10-Щ1.У.РС
ТРМ10-Д.У.С3
ТРМ10-Щ1.У.КР
ТРМ10-Щ2.У.УК
ТРМ10-Щ2.У.СК
ТРМ10-Щ11.У.СЗ
ТРМ10-Д.У.УТ
ТРМ10-Н.У.СТ
ТРМ10-Щ1.У.ИТ
ТРМ10-Щ2.У.ИТ
ТРМ10-Н.У.СР
ТРМ10-Щ11.У.УТ
ТРМ10-Щ1.У.ИС
ТРМ10-Н.У.РК
ТРМ10-Щ1.У.УТ
ТРМ10-Щ2.У.КТ
ТРМ10-Н.У.ИТ
ТРМ10-Н.У.РС
ТРМ10-Н.У.КР
ТРМ10-Н.У.УТ
ТРМ10-Н.У.СС
ТРМ10-Н.У.ИК
ТРМ10-Н.У.ИР
ТРМ10-Д.У.КК
ТРМ10-Н.У.УК
ТРМ10-Щ2.У.СТ
ТРМ10-Щ2.У.УС
ТРМ10-Щ2.У.РС
ТРМ10-Щ11.У.ИС
ТРМ10-Щ1.У.С3
ТРМ10-Щ2.У.ТС
ТРМ10-Н.У.КК
ТРМ10-Щ11.У.КР
ТРМ10-Н.У.ТР
ТРМ10-Д.У.СС
ТРМ10-Щ1.У.ТК
ТРМ10-Щ2.У.СС
ТРМ10-Щ1.У.РТ
ТРМ10-Щ1.У.ТТ
ТРМ10-Щ11.У.ТР
ТРМ10-Н.У.УР
ТРМ10-Д.У.ТТ
ТРМ10-Д.У.ИТ
ТРМ10-Щ1.У.СС
ТРМ10-Щ11.У.ТТ
ТРМ10-Щ2.У.РТ
ТРМ10-Щ2.У.КС
