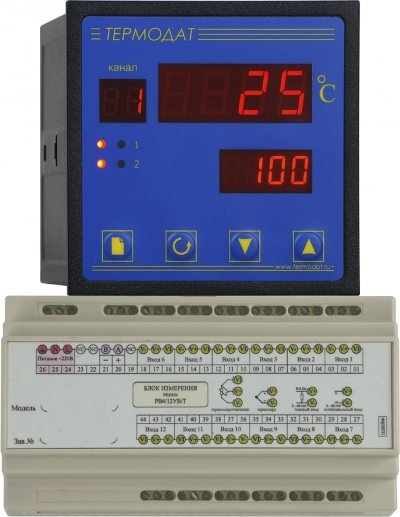

Термодат-22К5 — многоканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
- 8 — 12 входных каналов
- 8 — 12 основных выходов для управления нагревателем или охладителем
- Выходы: реле, симисторные или транзисторные
- Входы универсальные
- 2 аварийных реле на блоке индикации и управления
- Регулятор температуры
- Яркие светодиодные индикаторы
- 2 блока
- Энергонезависимая память 4 Мбайта (дополнительная опция)
- Интерфейс для связи с компьютером RS485
- Гарантия 5 лет
Технические характеристики ТЕРМОДАТ-22К5
- Входы:Восемь или двенадцать;
- Выходы: Реле, транзисторные выходы, симисторные выходы;
- Закон регулирования:Двухпозиционный, ПИД;
- Диапазон температур измерения:От -270°С до 1372°С, (зависит от типа датчика);
- Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность:Не более 20 Вт;
- Корпус:Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
- Дисплей:Светодиодный, 2 строки по 4 разряда, индикатор номера канала (14мм и 10мм); 4 индикатора аварийной сигнализации;
- Габаритные размеры:Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
- Масса:Не более 2,5 кг;
- Условия эксплуатации:От +5ºС до +45ºС, влажность от 5 до 90%, без конденсации влаги;
Описание
Многоканальный пид терморегулятор сигнализатор Термодат-22К5 — многоканальный ПИД-регулятор температуры, с возможностью регулирования по восьми или двенадцати независимым каналам одновременно. Исполнение в виде двух блоков блок индикации и блок измерения. Блоки могут быть удалены друг от друга на расстояние до 1км. Термодат-22К5 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала и состояние двух общих аварийных реле. Прибор может быть снабжен интерфейсом для связи с компьютером и архивной памятью.
Варианты исполнения ТЕРМОДАТ-22К5
| 22К5/2Р/485-РВ/8УВ/8Р | 8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/8УВ/8Р/8Р | 8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/8УВ/8Т/8Р | 8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/8УВ/8С/8Р | 8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485/4М-РВ/8УВ/8Р | 8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/8УВ/8Р/8Р | 8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/8УВ/8Т/8Р | 8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/8УВ/8С/8Р | 8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485-РВ/12УВ/12Р | 12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/12УВ/12Т | 12 универсальных входов, 12 транзисторных выходов, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/12УВ/12С | 12 универсальных входов, 12 симисторных выходов, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/12УВ/12Р/12Р | 12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/12УВ/12Т/12Р | 12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485-РВ/12УВ/12С/12Р | 12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485 |
| 22К5/2Р/485/4М-РВ/12УВ/12Р | 12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/12УВ/12Т | 12 универсальных входов, 12 транзисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/12УВ/12С | 12 универсальных входов, 12 симисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/12УВ/12Р/12Р | 12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/12УВ/12Т/12Р | 12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память |
| 22К5/2Р/485/4М-РВ/12УВ/12С/12Р | 12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память |
