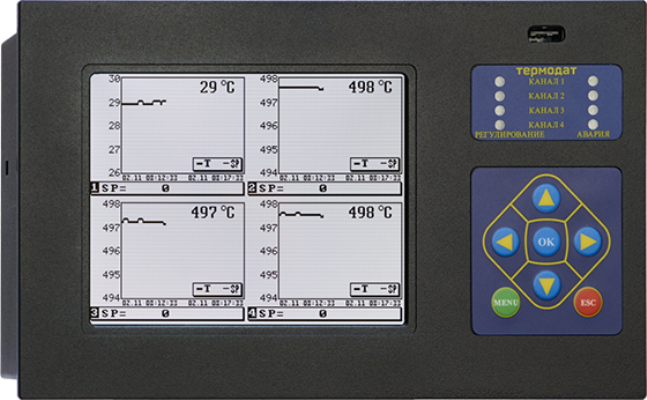

Термодат-19Е6 — четырехканальный регулятор температуры по программе и электронный самописец с графическим 6″ дисплеем. Возможные опции — USB-разъемом для снятия архивных данных на Flash-носитель и Ethernet-разъем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.
- 4 входных канала
- ПИД-регулятор
- Электронный самописец
- Большой графический дисплей 6 дюймов
- USB-разъем для подключения Flash-носителя
- Регулирование по программе
- ПИД-закон регулирования, автоматическая настройка коэффициентов
- Универсальный вход
- Логический (дискретный) вход
- Выходы: релейно-симисторный, транзисторный, аналоговый
- Аварийная сигнализация
- Прочный металлический корпус, размер 235х120х68мм.
- USB-разъем для снятия архивных данных на Flash-носитель
- Гарантия 5 лет
Технические характеристики ТЕРМОДАТ-19Е6
- Входы:Четыре универсальных входа, четыре дискретных входа;
- Выходы:Транзисторные выходы, реле, релейно-симисторные выходы;
- Считывание архива:USB-разъем;
- Возможные опции:Ethernet-разъем, Bluetooth-модуль;
- Закон регулирования:ПИД, Двухпозиционный, трехпозиционный, регулирование по программе;
- Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
- Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность:Не более 15 Вт;
- Корпус:Металлический, для щитового монтажа;
- Дисплей:Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек;
- Дополнительные индикаторы:Восемь светодиодных индикаторов режима работы;
- Габаритные размеры:230х138мм. глубина 90мм;
- Масса:Не более 2 кг;
- Условия эксплуатации:От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;
Описание
Термодат-19Е6 – четырехканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону по четырем независимым каналам одновременно, оснащенный таймером, дополнительными светодиодными индикаторами и выходами, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, большой графический 6” дисплей. Измеренное значение может отображаться как в виде одного или четырех графиков, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-19Е5 оснащен четырьмя дискретными входами, предназначенными для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Варианты исполнения ТЕРМОДАТ-19Е6
19Е6/4УВ/4В/4Т/5РС/485/8Gb/F
4 универсальных входа, 4 дискретных входа, 4 транзисторных выхода, 5 релелейно-симисторных выходов, интерфейс RS485, архивная память 8 Гб, USB-разъем
19Е6/4УВ/4В/4Т/5РС/485/8Gb/F/Eth
4 универсальных входа, 4 дискретных входа, 4 транзисторных выхода, 5 релелейно-симисторных выходов, интерфейс RS485, архивная память 8 Гб, USB-разъем, Ethernet-разъем
