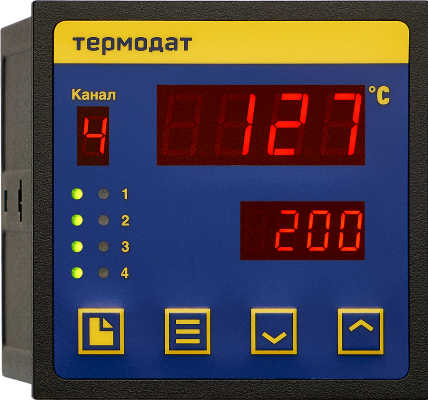

Термодат-13К6 — двух-, трех- или четырехканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет от двух до четырех универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
- ПИД-регулятор
- 2-4 входных канала, по одному выходу на канал
- Универсальные входы
- Выходы: релейные, симисторные или транзисторные
- ПИД-регулирование с автоматической настройкой коэффициентов
- Контроль обрыва датчиков
- Таймер
- Аварийная сигнализация
- Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
- Гарантия 5 лет
Технические характеристики ТЕРМОДАТ-13К6
- Входы:От двух до четырех универсальных входов, дискретный вход;
- Выходы: Реле, симисторный выход, транзисторный выход;
- Закон регулирования:ПИД, двухпозиционный;
- Диапазон температур измерения:От -270°С до 1372°С, (зависит от типа датчика);
- Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность:Не более 10 Вт;
- Корпус:Металлический, для щитового монтажа;
- Дисплей:Светодиодный, 2 строки по 4 разряда и индикатор номера канала (10 и 14мм); От 4 до 8 индикаторов режима работы;
- Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
- Масса:Не более 1 кг;
- Условия эксплуатации:От -30ºС до +50ºС, влажность от 5 до 90%, без конденсации влаги;
Описание
Измеритель регулятор температуры пропорционально-интегрально-дифференцирующий Термодат-13К6 — ПИД-регулятор температуры, с возможностью регулирования по двум, трем или четырем независимым каналам одновременно. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж. Термодат-13К6 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала и режим работы каналов и аварийную ситуацию. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Варианты исполнения ТЕРМОДАТ-13К6
| 13К6/2УВ/1В/2Р/1Р/485 | 2 универсальных входа, 1 дискретный вход, 3 реле, интерфейс RS485 |
| 13К6/2УВ/1В/2Т/1Р/485 | 2 универсальных входа, 1 дискретный вход, 2 транзисторных выхода, 1 реле, интерфейс RS485 |
| 13К6/2УВ/1В/2С/1Р/485 | 2 универсальных входа, 1 дискретный вход, 2 симисторных выхода, 1 реле, интерфейс RS485 |
| 13К6/2УВ/1В/2Р/1Р/485/2М | 2 универсальных входа, 1 дискретный вход, 3 реле, интерфейс RS485, архивная память |
| 13К6/2УВ/1В/2Т/1Р/485/2М | 2 универсальных входа, 1 дискретный вход, 2 транзисторных выхода, 1 реле, интерфейс RS485, архивная память |
| 13К6/2УВ/1В/2С/1Р/485/2М | 2 универсальных входа, 1 дискретный вход, 2 симисторных выхода, 1 реле, интерфейс RS485, архивная память |
| 13К6/3УВ/1В/3Р/1Р/485 | 3 универсальных входа, 1 дискретный вход, 4 реле, интерфейс RS485 |
| 13К6/3УВ/1В/3Т/1Р/485 | 3 универсальных входа, 1 дискретный вход, 3 транзисторных выхода, 1 реле, интерфейс RS485 |
| 13К6/3УВ/1В/3С/1Р/485 | 3 универсальных входа, 1 дискретный вход, 3 симисторных выхода, 1 реле, интерфейс RS485 |
| 13К6/3УВ/1В/3Р/1Р/485/2М | 3 универсальных входа, 1 дискретный вход, 4 реле, интерфейс RS485, архивная память |
| 13К6/3УВ/1В/3Т/1Р/485/2М | 3 универсальных входа, 1 дискретный вход, 3 транзисторных выхода, 1 реле, интерфейс RS485, архивная память |
| 13К6/3УВ/1В/3С/1Р/485/2М | 3 универсальных входа, 1 дискретный вход, 3 симисторных выхода, 1 реле, интерфейс RS485, архивная память |
| 13К6/4УВ/1В/4Р/1Р/485 | 4 универсальных входа, 1 дискретный вход, 5 реле, интерфейс RS485 |
| 13К6/4УВ/1В/4Т/1Р/485 | 4 универсальных входа, 1 дискретный вход, 4 транзисторных выхода, 1 реле, интерфейс RS485 |
| 13К6/4УВ/1В/4С/1Р/485 | 4 универсальных входа, 1 дискретный вход, 4 симисторных выхода, 1 реле, интерфейс RS485 |
| 13К6/4УВ/1В/4Р/1Р/485/2М | 4 универсальных входа, 1 дискретный вход, 5 реле, интерфейс RS485, архивная память |
| 13К6/4УВ/1В/4Т/1Р/485/2М | 4 универсальных входа, 1 дискретный вход, 4 транзисторных выхода, 1 реле, интерфейс RS485, архивная память |
| 13К6/4УВ/1В/4С/1Р/485/2М | 4 универсальных входа, 1 дискретный вход, 4 симисторных выхода, 1 реле, интерфейс RS485, архивная память |
| 13К6/5УВ/1В/5Р/485/2М | 5 универсальных входов, 1 дискретный вход, 5 реле, интерфейс RS485, архив |
| 13К6/5УВ/1В/5Т/485/2М | 5 универсальных входов, 1 дискретный вход, 5 транзисторных выходов, интерфейс RS485, архив |
| 13К6/5УВ/1В/5С/485/2М | 5 универсальных входов, 1 дискретный вход, 5 симисторных выходов, интерфейс RS485, архив |
