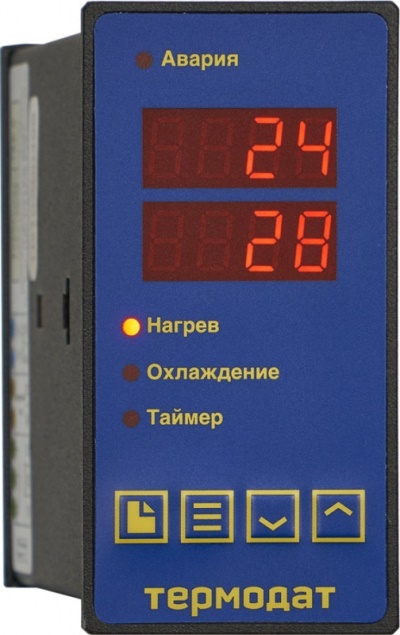

Термодат-12К6-D8 — одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
- Компактный ПИД-регулятор
- ПИД-регулирование с автоматической настройкой коэффициентов
- Универсальный вход
- Логический (цифровой) вход
- Выходы: релейный, транзисторный
- Таймер
- Аварийная сигнализация
- Размер 1/8 DIN (48х96х82мм), вертикальное исполнение
- Гарантия 5 лет
Технические характеристики ТЕРМОДАТ-12К6-D8
- Входы:Один универсальный вход, один дискретный вход;
- Выходы:Реле, транзисторный выход;
- Закон регулирования:ПИД, Двухпозиционный, трехпозиционный;
- Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
- Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность:Не более 10 Вт;
- Корпус:пластиковый, для щитового монтажа;
- Дисплей:Светодиодный, две строки по четыре разряда (высота символов 10мм); Три светодиодных индикатора режима работы;
- Габаритные размеры:Лицевая панель 48х96мм., глубина 110мм, вырез в щите 46х92мм;
- Масса:Не более 0,6 кг;
- Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;
Описание
Термодат-12К6-D8 одноканальный компактный ПИД-регулятор температуры, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ.
Исполнение в пластиковом вертикальном корпусе, щитовой монтаж.
Термодат-12К6-D8 оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера.
Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Варианты исполнения ТЕРМОДАТ-12К6-D8
| 12К6-D8/1УВ/1В/2Р/1РС/1Т/1А/485 | 1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485 |
| 12К6-D8/1УВ/1В/2Р/1РС/1Т/1А/485/2М | 1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архив |
