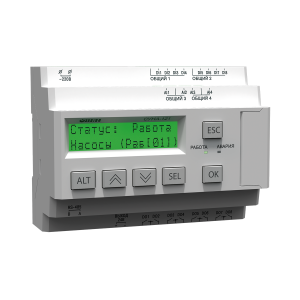

СУНА-121 контроллер

СУНА-121 контроллер выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

1. Чередование 2-х насосов.
2. Чередование 3-х насосов.
3. Регулирование давления, 2 насоса, по реле давления.
4. Регулирование давления, 2 насоса, по аналоговому датчику давления.
5. Регулирование давления, 3 насоса, по аналоговому датчику давления.
6. Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
7. Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
8. Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
9. Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный (2 дискретных) датчики уровня или 4 дискретных датчика уровня.

Алгоритм работы СУНА-121 можно сменить самостоятельно. Прошивка осуществляется с помощью кабеля USB-miniUSB.

При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.

Функциональные преимущества СУНА-121 контроллера:

• Возможность дистанционного управления насосами по RS-485.
• Возможность смены алгоритма управления.
• Интуитивно-понятное русскоязычное меню.
• Индикация на ЖК дисплее с подсветкой.
• Модификации с питанием от сети ~230 В и =24 В.
• Температура эксплуатации: -20…+55 °С

Базовые функции алгоритмов СУНА-121

• Контроль исправности насоса.
• Контроль температуры насоса.
• Задержки перед и между включениями насосов.
• Контроль наличия воды на входе станции.
• Контроль максимального давления на выходе станции.
• Распределение наработки между насосами.
• Резервирование насосов.

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

• Закрытые взрывобезопасные помещения без агрессивных паров и газов.
• Температура окружающего воздуха: -20…+55 °С.
• Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
• Атмосферное давление: от 84 до 106,7 кПа.
• Высота над уровнем моря не более 2000 м.
• По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
• По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
• По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
• Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
• По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

• для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
• для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

Варианты исполнения:

СУНА-121.220.01.00
СУНА-121.220.04.00
СУНА-121.24.00.00
СУНА-121.24.01.00
СУНА-121.24.02.00
СУНА-121.24.03.00
СУНА-121.24.04.00
СУНА-121.24.05.00
СУНА-121.24.06.00
СУНА-121.24.07.00
СУНА-121.24.08.00
СУНА-121.24.09.00
СУНА-121.220.00.00
СУНА-121.220.02.00
СУНА-121.220.03.00
СУНА-121.220.05.00
СУНА-121.220.06.00
СУНА-121.220.07.00
СУНА-121.220.08.00
СУНА-121.220.09.00
