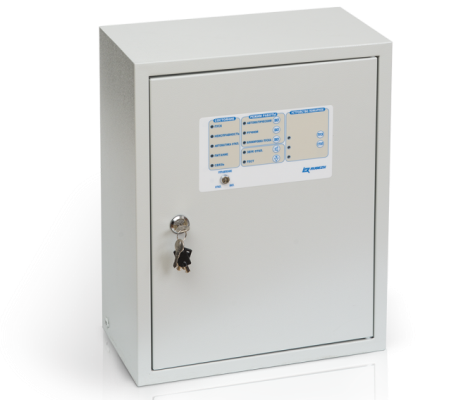

ШУН/В с функцией управления тэнами калорифера прот.R3 — шкаф управления пожарный ШУН/В-УК прот.R3 с дополнительной функцией управления тэнами канальных калориферов предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Характеристики ШУН/В с функцией управления тэнами калорифера прот.R3
| Рабочее напряжение сети | 230 (+23/-35) В 400 (+40/–60) В |
| Номинальная частота | 50 ±1 Гц |
| Собственная потребляемая мощность от сети, не более | 100 ВА |
| Тип системы заземления (выбирается при помощи перемычки) | TN-C/ТN-S |
| Мощность калорифера, не более | 45кВт |
| Степень защиты оболочки | IP 31 (IP 54 по требованию заказчика) |
| Габаритные размеры: ШУН/В прот.R3 мощностью от 0,18 до 45 кВт ШУН/В прот.R3 мощностью от 55 до 110 кВт ШУН/В прот.R3 мощностью от 132 до 185 кВт ШУН/В прот.R3 мощностью от 220 до 250 кВт | 810 х 660 х 270 мм |
| Масса, не более: ШУН/В прот.R3 мощностью от 0,18 до 15 кВт ШУН/В прот.R3 мощностью от 18 до 45 кВт ШУН/В прот.R3 мощностью от 55 до 110 кВт | 40 кг |
| Средний срок службы, не менее | 10 лет |
| Рабочий диапазон температур | от -25 до +55°С |
ШУН/В-УК прот.R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3. Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером).
ШУН/В-УК прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
ШУН/В-УК прот.R3 реализует следующие функции:
- Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
- Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
- Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
- Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
- Световой индикации режимов работы и состояния ШУН/В-УК прот.R3.
