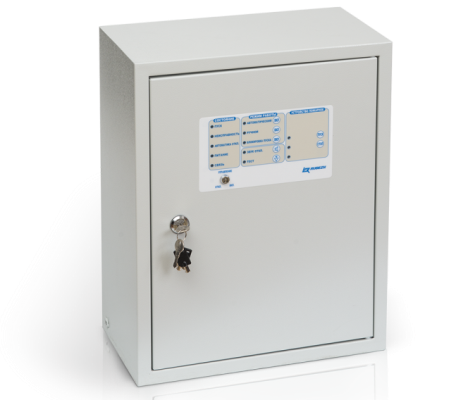

ШУН/В прот.R3 — шкаф управления пожарный предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
Характеристики ШУН/В прот.R3
| Рабочее напряжение сети | 230 (+23/-35) В 400 (+40/–60) В |
| Номинальная частота | 50 ±1 Гц |
| Собственная потребляемая мощность от сети, не более | 100 ВА |
| Тип системы заземления (выбирается при помощи перемычки) | TN-C/ТN-S |
| Степень защиты оболочки | IP 31 (IP 54 по требованию заказчика) |
| Габаритные размеры: ШУН/В прот.R3 мощностью от 0,18 до 45 кВт ШУН/В прот.R3 мощностью от 55 до 110 кВт ШУН/В прот.R3 мощностью от 132 до 185 кВт ШУН/В прот.R3 мощностью от 220 до 250 кВт | 510 х 410 х 250 мм 810 х 660 х 270 мм 1600 х 600 х 450 мм 1600 х 800 х 450 мм |
| Масса, не более: ШУН/В прот.R3 мощностью от 0,18 до 15 кВт ШУН/В прот.R3 мощностью от 18 до 45 кВт ШУН/В прот.R3 мощностью от 55 до 110 кВт | 12 кг 17 кг 45 кг |
| Средний срок службы, не менее | 10 лет |
| Рабочий диапазон температур | от -25 до +55°С |
ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой:
- пожарного насоса;
- дренажного насоса;
- жокей-насоса;
- вентилятора.
ШУН/В прот.R3 реализует следующие функции:
- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В прот.R3 может находиться в следующих режимах управления:
- «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
- «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
- «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
ШУН/В прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
1 – контроллер;
2 – вводной автоматический выключатель; 3 – контактор;
4 – реле контроля трехфазного напряжения;
5 – клеммы для подключения внешних цепей;
6 – звуковой сигнализатор;
7 – переключатель УПРАВЛЕНИЕ;
8 – плата индикации.
