Шаровые регулирующие краны и приводы BELIMO используются в качестве исполнительных механизмов в системах автоматического регулирования и управления технологическими процессами путем изменения расхода теплоносителя или хладоагента. Наиболее широко применяются в системах вентиляции, кондиционирования и отопления (HVAC). Отличительной чертой регулирующих кранов BELIMO является равнопроцентная характеристика, которая обеспечивает линейную взаимосвязь между выходом тепла и положением открытия крана благодаря наличию специального корректирующего диска. В дополнение ко всему, краны BELIMO значительно выигрывают по цене, по сравнению с традиционными седельными клапанами, имеющими идентичную равнопроцентную характеристику. Использование шаровых регулирующих кранов совместно с ПИД регуляторами ОВЕН дает максимальную точность при поддержании температуры. Данные шаровые краны рекомендуются для использования с такими приборами ОВЕН, как ТРМ12, ТРМ212, ТРМ32, ТРМ132М, ТРМ232М, ТРМ33, ТРМ133, ТРМ133М и др.

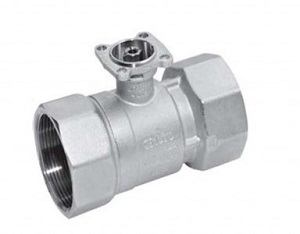

2-ходовый регулирующий шаровой кран
- открытые и закрытые системы горячей и холодной воды
- для плавного регулирования воды в системах подготовки воздуха и отопления
- полностью герметичен
3-ходовый регулирующий шаровой кран
- закрытые системы горячей и холодной воды
- для плавного регулирования воды в системах подготовки воздуха и отопления
- полностью герметичен (регулирующий канал А—АВ)
Управление
Регулирующий клапан управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Технические характеристики Шаровые регулирующие краны
| Проходное сечение крана / крутящий момент | Тип управления | Напряжение питания | Маркировка | Маркировка | Маркировка |
| Без доп. переключателей | С доп. переключателями | Сигнал обратной связи | |||
| DN15 / 2 Нм | Открыто / закрыто 3-позиционное | 24 В | TR24-3 | — | — |
| Открыто / закрыто 3-позиционное | 230 В | TR230-3 | — | — | |
| Плавное регулирование 0…10 В | 24 В | TR24-SR | — | — | |
| DN15…25 / 5 Нм | Открыто / закрыто 3-позиционное | 24 В | LR24A | LR24A-S | — |
| Открыто / закрыто 3-позиционное | 230 В | LR230A | LR230A-S | — | |
| Плавное регулирование 0…10 В | 24 В | LR24A-SR | — | 2…10 В | |
| DN15…40 / 10 Нм | Открыто / закрыто 3-позиционное | 24 В | NR24A | NR24A-S | — |
| Открыто / закрыто 3-позиционное | 230 В | NR230A | NR230A-S | — | |
| Плавное регулирование 0…10 В | 24 В | NR24A-SR | — | 2…10 В | |
| DN15…80 / 20 Нм | Открыто / закрыто 3-позиционное | 24 В | SR24A | SR24A-S | — |
| Открыто / закрыто 3-позиционное | 230 В | SR230A | SR230A-S | — | |
| Плавное регулирование 0…10 В | 24 В | SR24A-SR | — | 2…10 В |
