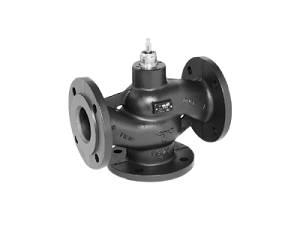

Седельные клапаны BELIMO применяются для плавного регулирования водяного потока в системах обработки воздуха и системах отопления, в закрытых системах холодной и горячей воды. Клапаны управляются с помощью электроприводов стандартным сигналом =0…10 В или по 3-позиционной схеме. Равнопроцентная характеристика потока обеспечивается конструкцией конуса клапана.
Технические характеристики Седельные клапаны BELIMO
| Проходное сечение Усилие/Ход штока | Тип управления | Напряжение питания | Маркировка | Маркировка |
| Без доп. переключателей | С доп. переключателями | |||
| DN 15…50 500 Н/15 мм | Открыто / закрыто 3-позиционное | 24 В | LV24A-TPC | |
| Открыто / закрыто 3-позиционное | 230 В | LV230A-TPC | ||
| Плавное регулирование 0…10 В | 24 В | LV24A-SR-TPC | 2…10 B | |
| DN 15…80 1000 Н/20 мм | Открыто / закрыто 3-позиционное | 24 В | NV24A-TPC | |
| Открыто / закрыто 3-позиционное | 230 В | NV230A-TPC | ||
| Плавное регулирование 0…10 В | 24 В | NV24A-SR-TPC | 2…10 B | |
| DN 15…80 1000 Н/20 мм | Открыто / закрыто 3-позиционное | 24 В | SV24A-TPC | |
| Открыто / закрыто 3-позиционное | 230 В | SV230A-TPC | ||
| Плавное регулирование 0…10 В | 24 В | SV24A-SR-TPC | 2…10 B | |
| DN 100 2500 Н/40 мм | Открыто / закрыто 3-позиционное | 24 В | EV24A-TPC | |
| Открыто / закрыто 3-позиционное | 230 В | EV230A-TPC | ||
| Плавное регулирование 0…10 В | 24 В | EV24A-SR-TPC | 2…10 B |
Варианты исполнения
BELIMO-LV230A-TPC
BELIMO-LV24A-SZ-TPC
BELIMO-LV24A-SR-TPC
BELIMO-NV24A-TPC
BELIMO-NV24A-SZ-TPC
BELIMO-NV230A-TPC
BELIMO-NV24A-SR-TPC
BELIMO-SV230A-TPC
BELIMO-SV24A-SZ-TPC
BELIMO-EV230A-TPC
BELIMO-H620S
BELIMO-H640S
BELIMO-H615S
BELIMO-H610S
BELIMO-H625S
BELIMO-H619S
BELIMO-H650N
BELIMO-H632S
BELIMO-H650S
BELIMO-H665N
BELIMO-H640N
BELIMO-H680S
BELIMO-H7125N
BELIMO-H750N
BELIMO-H732N
BELIMO-ZH750
