РС830-М1

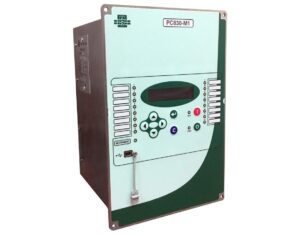

Устройство защиты двигателя РС830-М1
Устройство РС830-М1 предназначено для реализации полного комплекса защиты и автоматики электродвигателя 6 (10) кВ мощностью более 2,5 МВт.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики устройства
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Номинальная частота сети, Гц | 50 |
| Диапазон уставок ДО по току, А | 0,1-100 |
| Диапазоны уставок ДТ:-по току на начальном участке тормозной характеристики Iдт0, А-по начальному току торможения Iт нач, А-по коэффициенту торможения Кт, о.е.-по току ограничения торможения Iт огр, А-по коэффициентам участия токов сторон в токе торможения, о.е. | 0,1-1001,5-40-0,910-800-1 |
| Диапазон уставок ДН по току, А | 0,05-20 |
| Диапазон уставок по току МТЗ, А | 0,1-125 |
| Время возврата блокировки МТЗ при групповом пуске, с | 0,2-1 |
| Диапазоны уставок КАМ:-по верхней границе мощности, Вт-по нижней границе мощности, Вт-минимального порога контроля мощности, Вт-по направлению мощности | 0-99990-99990-100Вперед/назад |
| Диапазон уставок ЗНЗ по току 3I0, А | 0,004-5 |
| Диапазоны уставок ОБР:-по I2, А-по I2/I1, о.е. | 0,2-200,02-1 |
| Диапазон уставок по напряжению ЗН, В | 1-150 |
| Диапазоны уставок ЗЧ:-по частоте срабатывания, Гц-по частоте возврата (отличие от срабатывания), Гц-по напряжению ограничения расчета частоты, В | 45-550,1-0,510-150 |
| Диапазон уставок ЗВС по снижению cosϕ | 0,1-0,9 |
| Диапазон уставок ОБВ по времени до полной остановки, с | 1-7200 |
| Диапазоны уставок ЗМТ:-по току нижнего порога, А-по току верхнего порога, А | 0,1-1250,1-125 |
| Диапазоны уставок ЗНР:-по относительной разности токов, %-по нижнему порогу, А | 1-1000,1-150 |
| Диапазоны уставок ЗЗП и ЗБР:-по пусковому току, А-по времени пуска двигателя, с-по времени блокировки ротора, с | 0,1-1250,1-1200,1-120 |
| Диапазоны уставок ИПД:-по току нижней границы, А-по току верхней границы, А-по времени контроля пускового тока, мс-по длительности пуска, мс | 0,1-1250,1-12510-1000100-200000 |
| Диапазоны уставок ЗЧП:-по общему числу пусков-по числу горячих пусков-по числу холодных пусков-по времени контроля общего числа пусков, мин-по монимальному времени пауз между пусками, мин | 1-101-101-101-14401-300 |
| Диапазоны уставок защиты от перегрева на основании тепловой модели:-постоянной времени включенного двигателя Твкл, с-постоянной времени отключенного двигателя Тоткл, с-по перегреву аварийного отключения Еоткл, %-по перегреву деблокировки включения, Евозвр, %По перегреву предупредительной сигнализации, % | 100-10000100-1000050-10050-10050-100 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов* | 11/22/33/(44) |
| Количество выходных реле* | 10/20/30/(40) |
Основные функции защиты и автоматики
| Наименование функции | Число ступеней |
| Дифференциальная отсечка (ДО) | 1 |
| Дифференциальная защита с торможением (ДТ) | 1 |
| Дифференциальная защита от небаланса (ДН) для контроля цепей тока | 1 |
| Направленная/ненаправленная МТЗ по токам стороны начала с пуском минимального напряжения и возможностью его вывода, с зависимыми ампер-секундными характеристиками, с возможностью блокировки по КАМ и при групповом пуске | 4 |
| Контроль активной мощности (КАМ) по величине и направлению* | 3 |
| Направленная/ненаправленная защита от замыканий на землю (ЗНЗ) по отдельному входу 3I0 | 3 |
| Защита по току обратной последовательности (ОБР) с пуском по I2 или I2/I1 по токам стороны начала или стороны конца | 2 |
| Защиты по напряжению (ЗН: ЗМНф, ЗМНл, U1мin, ЗПН, U2мах, 3U0мах) | 5 |
| Блокировка при неисправности цепей напряжения БНН | + |
| Защита по частоте (ЗЧ) на повышение или понижение с возможностью блокировки режимом пуска двигателя | 2 |
| Защита от выпадения из синхронизма ЗВС (по снижению cos ϕ) | 1 |
| Защита от обратного вращения (ОБВ) | 1 |
| Защита минимального тока (ЗМТ) | 1 |
| Защита от несимметричных режимов по относительной разнице токов (ЗНР) | 1 |
| Защита от затяжного пуска (ЗЗП) и блокировки ротора (ЗБР) | 1 |
| Идентификация пуска двигателя (ИПД) | + |
| Защита от частых пусков (ЗЧП) | 1 |
| Защита от перегрева на основании тепловой модели (ТЗ) | 2 |
| Дополнительные функции (ДФ) | 8 |
| Автоматическое повторное включение (АПВ) | 1 |
| УРОВ | 1 |
| Автоматика и управление выключателем | 1 |
| Группы уставок | 2 |
| Интерфейсы Ethernet, RS-485, USB | + |
