РС830-ДЗ

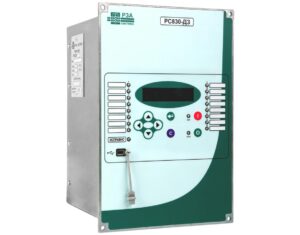

Устройство дистанционной защиты линии РС830-ДЗ
Устройство РС830-ДЗ предназначено для использования в схемах релейной защиты и противоаварийной автоматики, дистанционной защиты линий напряжением 110…150 кВ. Устройство может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Номинальное напряжение питания, полярность произвольная (~/=), В | 220 (110) |
| Номинальная частота сети, Гц | 50 |
| Диапазон уставок ОЗ в режиме ДЗ по сопротивлению при эллиптической или круговой х-ке, Ом | 0,1-500 |
| Диапазон уставок ОЗ в режиме ДЗ по реактивному Ху и активному Rпр сопротивлению при полигональной х-ке, Ом | 0,1-300 |
| Диапазон уставок дополнительной зоны ступеней ОЗ в режиме ДЗ, Ом | 0,1-300 |
| Диапазон уставок блокировки по сопротивлению нагрузки, Ом | 10-500 |
| Диапазон уставок ОЗ в режиме МТЗ и ЗНЗ по расчетному току, А (вторичных) | 0,1-125 |
| Диапазон уставок ЗНЗ по сопротивлению при эллиптической или круговой х-ке , Ом | 0,1-500 |
| Диапазон уставок ЗНЗ по реактивному Ху и активному Rпр сопротивлению при полигональной х-ке, Ом | 0,1-300 |
| Диапазон уставок ЗНЗ по 3U0 , В | 2-100 |
| Диапазоны уставок ОБР:-по I2, А-по I2/I1, о.е. | 0,2-200,02-1 |
| Диапазон уставок по напряжению ЗН, В | 10-150 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов* | 11/22/33/(44) |
| Количество выходных реле* | 10/20/30/(40) |
Основные функции защиты и автоматики
| Наименование функции | Число ступеней |
| Основная защита (ОЗ) от всех видов КЗ | 8 |
| Направленная/ненаправленная защита от замыканий на землю (ЗНЗ) по току, сопротивлению или напряжению нулевой последовательности | 8 |
| Защита по току обратной последовательности (ОБР) | 2 |
| Защита по напряжению (ЗН) | 2 |
| Дополнительные функции (ДФ) | 8 |
| Автоматическое повторное включение (АПВ) | 2 |
| АЧР/ЧАПВ (по дискретному входу) | 2/2 |
| УРОВ | 2 |
| Определение места повреждения (ОМП) | + |
| Блокировка при неисправности цепей напряжения (БНН) | + |
| Блокировка от качаний (БК) | + |
| Отстройка от нагрузки | + |
| Автоматика и управление выключателем | 1 |
| Контроль синхронизма (КС) | + |
| Группы уставок | 16 |
| Интерфейсы Ethernet, RS-485, USB | + |
