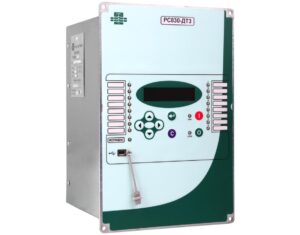

РС830-ДТ3
Дифференциальная защита трехобмоточного трансформатора РС830-ДТ3
Устройство РС830-ДТ3 предназначено для реализации полного комплекса защиты и автоматики трехобмоточного трансформатора. Устройство может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Номинальная частота сети, Гц | 50 |
| Диапазоны уставок по коэффициентам выравнивания | 0,25-4 |
| Диапазон уставок ДО по току, А | 5-60 |
| Диапазоны уставок ДТ:-по току на начальном участке тормозной характеристики Iд0, А-по начальному току торможения Iт нач, А-по коэффициенту торможения Кт, о.е.-по току ограничения торможения Iт огр, А-по коэффициентам участия токов сторон в токе торможения, о.е. | 0,5-51,5-40-0,910-800-1 |
| Диапазон уставок ДН по току, А | 0,05-20 |
| Диапазон уставок по току МТЗ, ТЗНП , А | 0,1-125 |
| Диапазон уставок однофазной ТЗ по току (по исполнениям, см. форму заказа), А | 0,1-1250,004-1 |
| Диапазоны уставок ОБР:-по I2, А-по I2/I1, о.е. | 0,2-200,02-1 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов* | 11/22/33/(44) |
| Количество выходных реле* | 10/20/30/(40) |
Основные функции защиты и автоматики
| Наименование функции | Число ступеней |
| Дифференциальная отсечка (ДО) | 1 |
| Дифференциальная защита с торможением (ДТ) и блокировкой от бросков тока намагничивания и перевозбуждения | 1 |
| Дифференциальная защита от небаланса (ДН) для контроля цепей тока | 1 |
| МТЗ с назначением каждой ступени на работу по токам сторон ВН, СН или НН | 6 |
| ТЗНП по расчетным токам нулевой последовательности сторон ВН или СН | 2 |
| Ступени однофазной токовой защиты (ТЗ) каждая по отдельному токовому входу | 2 |
| Защита по току обратной последовательности (ОБР) с пуском по I2 или I2/I1 | 2 |
| Дополнительные функции (ДФ) | 8 |
| Автоматическое повторное включение (АПВ) | 1 |
| УРОВ | 1 |
| Автоматика и управление выключателем | 1 |
| Группы уставок | 2 |
| Интерфейсы Ethernet, RS-485, USB | + |
