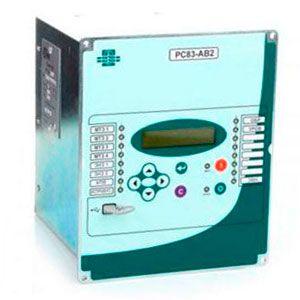

Устройство защиты и автоматики по току и напряжению РС83-АВ2.
РС83-АВ2 предназначено для использования в схемах релейной защиты и противоаварийной автоматики линий напряжением 6…35 (110) кВ, а также может быть использовано на присоединениях других классов напряжений.
Устройство может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ.
РС83-АВ2 может применяться как самостоятельное устройство, так и совместно с другими устройствами РЗА.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование функции | Число ступеней |
| Направленная/ненаправленная максимальная токовая защита (МТЗ) | 4 |
| Направленная/ненаправленная защита от замыканий на землю (ЗНЗ) | 2 |
| Защита по току обратной последовательности (ОБР) | 0/2* |
| Защита минимального напряжения (ЗМН) | 2 |
| Защита от повышения напряжения (ЗПН) | 0/2* |
| Внешние защиты (ВЗ) или сигналы с пуском через дискретные входы | до 14 |
| Дуговая защита с оптоволоконным датчиком и токовой блокировкой | 0-2 |
| Автоматическое повторное включение (АПВ) | 2 |
| АЧР-ЧАПВ (по дискретному входу) | 1/1 |
| УРОВ | 1 |
| Определение места повреждения (ОМП) | + |
| Контроль исправности цепей напряжения (ЗОЦН) | + |
| Автоматика и управление выключателем | 1 |
| Питание по цепям тока | Опционально |
| Встроенное дешунтирование | Опционально |
| Группы уставок с возможностью переключения по направлению мощности | 2 |
| Интерфейсы RS-485, USB | 2 |
Функции защиты и автоматики
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Номинальное напряжение питания, полярность произвольная (~/=), В | 220 (110) |
| Номинальная частота сети, Гц | 50 |
| Время готовности при питании от токовых цепей, не более, мс | 150 |
| Диапазон уставок МТЗ и ЗНЗ по расчетному току, А (вторичных) | 1-120 |
| Диапазон уставок ЗНЗ по измеренному току, по исполнениям, А | 0,004-1; 0,02-5; 1-120 |
| Рабочий диапазон питающего напряжения блока питания устройства, длительно ~/-, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от — 40 до +70 |
| Количество дискретных входов | 8-18 |
| Количество выходных реле | 8-16 |
