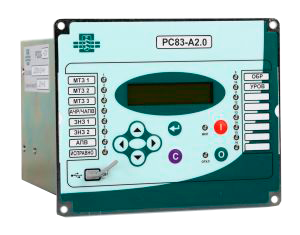

РС83-А2.0
Устройство защиты по току РС83-А2.0.
РС83-А2.0 это устройство, которое предназначено для использования в схемах релейной защиты и противоаварийной автоматики линий напряжением 6…35 кВ, а также может быть использовано на присоединениях других классов напряжений.
Оно может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ. Устройство может применяться как самостоятельно, так и совместно с другими устройствами РЗА.
РС83-А2.0 – многофункциональное цифровое устройство, собранное на современной элементной базе с применением SMD монтажа, объединяющее различные функции защиты, контроля, управления и сигнализации.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение питания, полярность произвольная (~/=), В | 220 (110) |
| Номинальная частота сети, Гц | 50 |
| Время готовности при питании от токовых цепей, не более, мс | 150 |
| Диапазон уставок МТЗ и ЗНЗ по расчетному току, А (вторичных) | 1-120 |
| Диапазон уставок ЗНЗ по измеренному току, по исполнениям, А | 0,004-1; 0,02-5; 1-120 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов | 6-11 |
| Количество выходных реле | 8-12 |
Основные функции защиты и автоматики
| Наименование функции | Число ступеней |
| Максимальная токовая защита (МТЗ) | 3 |
| Защита от замыканий на землю (ЗНЗ) | 2 |
| Защита по току обратной последовательности (ОБР) | 2 |
| Внешние защиты (ВЗ) или сигналы с пуском через дискретные входы | до 9 |
| Дуговая защита с оптоволоконным датчиком и токовой блокировкой | 0-2 |
| Автоматическое повторное включение (АПВ) | 2 |
| АЧР-ЧАПВ (по дискретному входу) | 1/1 |
| УРОВ | 1 |
| Автоматика и управление выключателем | 1 |
| Питание по цепям тока | Опционально |
| Встроенное дешунтирование | Опционально |
| Группы уставок | 2 |
| Интерфейсы RS-485, USB | 2 |
