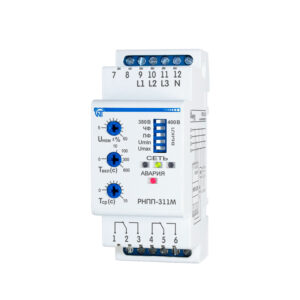

Трехфазное реле напряжения и контроля фаз
РНПП-311M осуществляет контроль ноля косвенным методом.
В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемой сети (380 В или 400 В) и набора защитных функций. После восстановления параметров напряжения сети изделие повторно включает нагрузку через время АПВ.
Основные технические характеристики РНПП-311M
- контроль допустимого уровня напряжения
- для контроля правильного чередования и отсутствия слипания фаз
- контроль полнофазности и симметричности сетевого напряжения (перекоса фаз)
- отключение нагрузки при некачественном сетевом напряжении
- для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения
- индицирование аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.
Номинальное линейное / фазное напряжение питания сети, В 380 / 220, 400 / 230
Частота сети, Гц 45 – 65
Гармонический состав (несинусоидальность) напряжения питания ГОСТ 32144-2013
Диапазон регулирования порога срабатывания по максимальному /
минимальному напряжению питания, в процентах от номинального напряжения 5 – 50
Диапазон регулирования времени срабатывания защиты, с 0 – 10
Диапазон регулирования времени АПВ, с 0 – 600
Фиксированная задержка срабатывания по минимальному напряжению, с 12*
Время срабатывания при обрыве одной из фаз, с, не более 0,2
Время готовности при подаче напряжения питания, с, не более 0,2**
Величина определения перекоса фаз, В 60
Гистерезис по напряжению, В 5 – 6
Гистерезис по перекосу фаз, В 5 – 6
Точность определения порога срабатывания по напряжению, В, не более 3
Точность определения перекоса фаз, %, не более 2
Напряжение, при котором сохраняется работоспособность:
