![рм-1 прот.r3, рм-1с прот.r3, рм-4 прот.r3 рм 1 прот.r3 рм 1с прот.r3 рм 4 прот.r3](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/11/РМ-1-прот.R3-РМ-1С-прот.R3-РМ-4-прот.R3.png?resize=451%2C400)

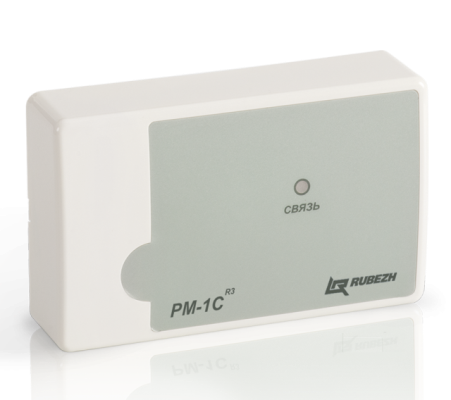

РМ-1 прот.R3, РМ-1С прот.R3, РМ-4 прот.R3 — адресный релейный модуль предназначен для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Характеристики РМ-1 прот.R3, РМ-1С прот.R3, РМ-4 прот.R3
Питание | от АЛС (24-36 В) |
Количество релейных выходов РМ-1 прот.R3 / РМ-1С прот.R3 / РМ-4 прот.R3 | 1 / 1 / 4 |
Ток потребления в дежурном режиме РМ-1 прот.R3 / РМ-1С прот.R3 / РМ-4 прот.R3, не более: | 0,18 мА / 0,4 мА / 0,38 мА |
Каждое реле модуля РМ-1 прот.R3 или РМ-4 прот.R3 коммутирует: –постоянный ток, напряжением 24 В –переменный ток, напряжением 230 В Каждое реле модуля РМ-1С прот.R3 коммутирует ток: –постоянный ток, напряжением 24 В –переменный ток, напряжением 230 В | до 2 А до 0,25 А до 5 А до 5 А |
Габаритные размеры модуля РМ-1 прот.R3, не более | 52×52×24 мм |
Масса РМ-1 прот.R3, не более | 28 г |
Габаритные размеры модулей РМ-1С прот.R3 / РМ-4 прот.R3, не более | 84×125×37 мм |
Масса РМ-1С прот.R3 / РМ-4 прот.R3, не более | 100 г |
Рабочий диапазон температур | от -25 до +55°С |
Средний срок службы, не менее | 10 лет |
Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора.
Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль РМ-4 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес.
Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.
Релейный модуль РМ-1 прот.R3, РМ-1С прот.R3 и РМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.
