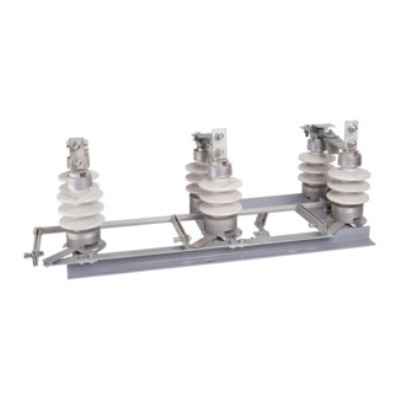

РЛНД1-10/ Разъединители высоковольтные на номинальное напряжение до 10кВ и ток до 630А (алюминиевые)
РЛНД1-10/ производства КЭАЗ предназначены для включения и отключения участков электрической цепи напряжением до 10 кВ с номинальным током до 630 А. Высоковольтный разъединитель наружной установки РЛНД служит для создания видимого разрыва электроцепи, отделяющего выведенное из работы оборудование от токоведущего контура. Разъединители не имеют дугогасительных камер и поэтому предназначены для включения и отключения электрических цепей при отсутствии тока нагрузки, при этом отключенные участки эффективно заземляются.
Преимущества:
- Исключается возможность работы с заземлителем до отключение электрической цепи
- В конструкции разъединителя применена контактная система с видимым разрывом цепи
- Форма ножей обеспечивает надежный отвод воды из контактной зоны
Комплект поставки:
- Разъединитель
- Привод ПРНЗ-10-УХЛ1
Обозначение
Разъединитель высоковольтный РЛНД1-10/400-М-УХЛ1
| Часть наименования | Расшифровка |
| РЛНД | Серия |
| 1 | Количество заземлителей |
| 10 | Номинальное напряжение, кВ |
| Х1 | Номинальный ток, А |
| — | Применение в конструкции полимерных изоляторов; при отсутствии в обозначении «ПИ» – применение в конструкции керамических изоляторов |
| М | Токопроводы: медные – М; алюминиевые – отсутствует |
| УХЛ1 | Климатическое исполнение и категория размещения |
| КЭАЗ | Торговая марка |
| (сингл) | Применение индивидуальной упаковки; при отсутствии в обозначении «(сингл)» – упаковочная норма 12 штук |
Варианты исполнения разъединителя РЛНД1-10/
219554 | РЛНД1-10/ 400-УХЛ1
232799 | РЛНД1-10/630-УХЛ1
222296 | РЛНД1-10/400-УХЛ1(сингл)
232800 | РЛНД1-10/630-УХЛ1(сингл)
255831 | РЛНД1-10/400-ПИ-УХЛ1
255832 | РЛНД1-10/400-ПИ-УХЛ1(сингл)
256064 | РЛНД1-10/630-ПИ-УХЛ1
256065 | РЛНД1-10/630-ПИ-УХЛ1(сингл)
