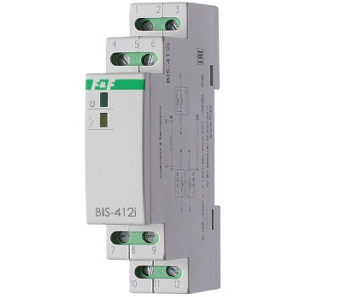

Реле импульсные BIS-412i — отличительные особенности реле: Коммутация нагрузки с большим пусковым током – 120А/20мс.
Назначение
Предназначено для управления одной нагрузкой: включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. У реле три независимых входа управления, что позволяет использовать для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным реле в группе — по индивидуальному входу. Например, включение и выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы).
Особенности
— гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
— нет память контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms);
Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/ выключением электроустановки.
Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Особенностью реле является возможность управлять нагрузкой по трем независимым входам управления, которые предназначены:
— включить/выключить нагрузку (контакт 6), управление осуществляется выключателями SB1…SB1n кнопочного типа, параллельно соединенными между собой;
— выключить нагрузку (контакт 9), управление осуществляется выключателем SB3 кнопочного типа;
— включить нагрузку (контакт 4), управление осуществляется выключателем SB2 кнопочного типа.
Технические характеристики Реле импульсные BIS-412i
| Артикул | EA01.005.018 |
| Код ETIM | EC000188 |
| Напряжение питания | 165-265 В AC |
| Максимальный коммутируемый ток (AC1) | 16 А (120A/20ms) |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт | 1NO |
| Напряжение управления | 185-265 В AC |
| Ток управляющего контакта | <5 мА |
| Память состояния контактов | нет |
| Индикация включения питания | зеленый светодиод |
| Индикация включения нагрузки | желтый светодиод |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 0,6 Вт |
| Коммутационная износостойкость | >100000 циклов |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса | 1S |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Масса | 0,062 кг |
| Монтаж | на DIN-рейке 35 мм |
