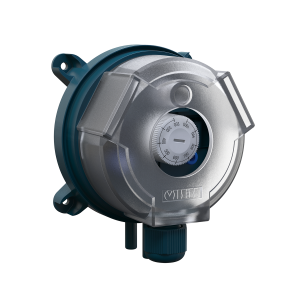

Реле давления РД30 представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания.
Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм. В комплект входит силиконовая трубка длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов. Коммутируемый ток до 1,5 А 250 В.
Реле предназначено для работы в вентиляционных системах: контроля засорения фильтра, контроля работы вентилятора, контроля направления потока в коробе.
Основные характеристики
- Диапазоны работы (уставки): 20…200, 40…400, 50…500, 200…1000 Па.
- Дифференциал не более: 10, 20, 100 Па.
- Температура измеряемой среды: -40…+85 °С.
- Степень защиты корпуса – IP54.
- Присоединение к процессу – штуцер 6 мм под гибкую трубку.
- Перегрузочная способность – до 10 кПа.
- Погрешность срабатывания – 15 %, но не менее ±10 Па.
Модификации
Варианты исполнения
| Реле давления РД30-ДД200 Диапазоны работы (уставки): 20…200 Па. Дифференциал не более: 10 Па. Температура измеряемой среды: -40…+85 °С, IP 54.Перегрузочная способность – до 10 кПа, Погрешность срабатывания – 15 %, но не менее ±10 Па. Присоединение к процессу – штуцер 6 мм под гибкую трубку (1,5 м силиконовая трубка в комплекте) |
| Реле давления РД30-ДД400 Диапазоны работы (уставки): 40…400 Па. Дифференциал не более: 20 Па. Температура измеряемой среды: -40…+85 °С, IP 54.Перегрузочная способность – до 10 кПа, Погрешность срабатывания – 15 %, но не менее ±10 Па. Присоединение к процессу – штуцер 6 мм под гибкую трубку (1,5 м силиконовая трубка в комплекте) |
| Реле давления РД30-ДД500 Диапазоны работы (уставки): 50…500 Па. Дифференциал не более: 20 Па. Температура измеряемой среды: -40…+85 °С, IP 54.Перегрузочная способность – до 10 кПа, Погрешность срабатывания – 15 %, но не менее ±10 Па. Присоединение к процессу – штуцер 6 мм под гибкую трубку (1,5 м силиконовая трубка в комплекте) |
| Реле давления РД30-ДД1000 Диапазоны работы (уставки): 200…1000 Па. Дифференциал не более: 100 Па. Температура измеряемой среды: -40…+85 °С, IP 54.Перегрузочная способность – до 10 кПа, Погрешность срабатывания – 15 %, но не менее ±10 Па. Присоединение к процессу – штуцер 6 мм под гибкую трубку (1,5 м силиконовая трубка в комплекте) |
