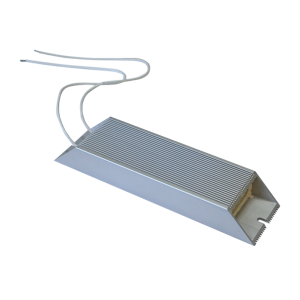

РБ тормозные резисторы, при торможении асинхронный двигатель отдает энергию назад в преобразователь частоты (работает в генераторном режиме) вследствие чего напряжение в звене постоянного тока повышается. Интенсивность торможения в этом случае зависит от потерь мощности в преобразователе и двигателе. ПЧВ можно тормозить с мощностью около 20% от номинальной за счет собственных потерь двигателя и преобразователя. Этого обычно достаточно для не инерционных нагрузок, т.е. там, где кинетическая энергия невелика или время торможения не критично. Если требуется произвести быстрое торможение, необходимо использовать тормозной ключ и резистор. При торможении электропривода тормозной резистор подключается к шине постоянного тока внутри преобразователя частоты, и на нем рассеивается энергия от электродвигателя. Это защищает преобразователь от блокировки по причине перенапряжения в звене постоянного тока и, соответственно, от остановки привода. Все преобразователи частоты ОВЕН ПЧВ1,2 мощностью 1,5 кВт и более имеют встроенные тормозные ключи для подключения тормозных резисторов. Тормозные резисторы являются необходимой опцией ПЧВ для работы с подъемно-транспортными механизмами (краны, лифты, наклонные транспортеры, подъемники), высокоинеционными применениями (дымососы, центрифуги, рольганги, тягодутьевые механизмы, транспортные тележки), некоторыми станочными применениями (токарно-винторезные, сверлильные, шлифовальные станки и др.) Компания ОВЕН предлагает пользователям несколько типов тормозных резисторов.
Бюджетная линейка тормозных резисторов РБ1
Резисторы РБ1 представляют собой проволочные балластные резисторы с керамическим корпусом и степенью защиты IP00. Линейка включает в себя 2 типа резисторов:
- 80 Ом, 1 кВт
- 400 Ом, 200 Вт
Для каждого номинала мощности ПЧВ может быть использован один резистор или группа резисторов в параллельном включении для обеспечения необходимой мощности торможения. Выбираются исходя из продолжительности включения (ПВ) 10% от времени цикла.
Промышленные линейки тормозных резисторов РБ2, РБ3, РБ4
Резисторы РБ2,3,4 представляют собой балластные резисторы с алюминиевым или керамическим корпусом и степенью защиты IP54 или IP20. Линейка включает в себя 2 типа резисторов на каждый номинал мощности ПЧВ для ПВ 10% и 40%.
Резисторы этих линеек имеют исполнение для вертикального и горизонтального монтажа.
Тормозные резисторы промышленных линеек рекомендуются, если требуется:
- Компактный монтаж тормозного резистора
- Использование в тяжелых условиях работы (увеличенная мощность, выделяемая при торможении)
- Монтаж тормозного резистора вне шкафа управления (требуется высокая степень IP)
Технические характеристики РБ тормозные резисторы
| Параметр | Значение | Значение | Значение | Значение |
| РБ1 | РБ2 | РБ3 | РБ4 | |
| Степень защиты. | IP00 | IP20 | IP54 | IP54 |
| Допустимая продолжительность включения ПВ, % | 10 | 40 | 10 | 40 |
| Класс защиты | 0I | I | I | I |
| Способ охлаждения | С (Естеств. воздушный) | С (Естеств. воздушный) | С (Естеств. воздушный) | С (Естеств. воздушный) |
| Диапазон рабочих температур,ºС. | -20 до +50 | -20 до +50 | -20 до +50 | -20 до +50 |
| Класс точности, %. | 10 | 10 | 10 | 10 |
| Температурный коэффициент сопротивления, %/ ºС. | 0,05 | 0,05 | 0,05 | 0,05 |
| Температура перегрева,ºС. | до 300 | до 300 | до 300 | до 300 |
| Рабочее напряжение, В. | до 1000 | до 1000 | до 1000 | до 1000 |
| Испытательное напряжение, В. | 3000 | 3000 | 3000 | 3000 |
| Сопротивление изоляции, МОм | 100 | 100 | 100 | 100 |
Примечание — указанное значение ПВ,% в таблице дано из расчета принятой продолжительности цикла Тц, равной 120с.
Параметры серии РБ1. ПВ = 10 %, IP00
| Модификация РБ1 | R, Ом | Pном, кВт | Типоразмер | A, мм | Б, мм | В, мм | Масса, кг |
| РБ1-080-1К0 | 80 | 1,00 | А | 365 | 114 | 60 | 1,78 |
| РБ1-400-К20 | 400 | 0,20 | Б | 293 | 62 | 28 | 0,40 |
Параметры серии РБ2. ПВ = 40 %, IP20
| Модификация РБ2 | R, Ом | Pном, кВт | Типоразмер | A, мм | Б, мм | В, мм | Масса, кг |
| РБ2-038-5К0 | 38 | 5,00 | А | 330 | 300 | 480 | 15,00 |
| РБ2-028-6К0 | 18 | 6,00 | Б | 530 | 300 | 480 | 19,00 |
| РБ2-022-8К0 | 22 | 8,00 | Б | 530 | 300 | 480 | 20,00 |
| РБ2-019-10К | 19 | 10,00 | Б | 530 | 300 | 480 | 20,00 |
Параметры серии РБ3. ПВ = 10 %, IP54
| Модификация РБ3 | R, Ом | Pном, кВт | Типоразмер | A, мм | Б, мм | В, мм | Масса, кг |
| РБ3-070-К20 | 70 | 0,20 | А | 170 | 30 | 60 | 0,50 |
| РБ3-048-К20 | 48 | 0,20 | А | 170 | 30 | 60 | 0,50 |
| РБ3-270-К20 | 270 | 0,20 | А | 170 | 30 | 60 | 0,50 |
| РБ3-200-К20 | 200 | 0,20 | А | 170 | 30 | 60 | 0,50 |
| РБ3-145-К30 | 145 | 0,30 | А | 220 | 30 | 60 | 0,50 |
| РБ3-110-К45 | 110 | 0,45 | А | 220 | 30 | 60 | 0,53 |
| РБ3-080-К57 | 80 | 0,57 | А | 240 | 30 | 60 | 0,78 |
| РБ3-056-К68 | 56 | 0,68 | А | 340 | 30 | 60 | 0,96 |
| РБ3-038-1К1 | 38 | 1,13 | А | 400 | 30 | 60 | 1,35 |
| РБ3-028-1К4 | 28 | 1,40 | Б | 400 | 55 | 85 | 3,00 |
| РБ3-022-1К7 | 22 | 1,70 | Б | 400 | 55 | 85 | 3,00 |
| РБ3-019-2К2 | 19 | 2,20 | Б | 400 | 55 | 85 | 3,00 |
Параметры серии РБ4. ПВ = 40 %, IP54
| Модификация РБ4 | R, Ом | Pном, кВт | Типоразмер | A, мм | Б, мм | В, мм | Масса, кг |
| РБ4-070-К57 | 70 | 0,58 | А | 330 | 120 | 124 | 3,00 |
| РБ4-048-К96 | 48 | 0,96 | А | 560 | 120 | 124 | 4,60 |
| РБ4-270-К57 | 270 | 0,57 | А | 330 | 120 | 124 | 3,00 |
| РБ4-200-К96 | 200 | 0,96 | А | 560 | 120 | 124 | 4,60 |
| РБ4-145-1К3 | 145 | 1,13 | А | 660 | 120 | 124 | 5,40 |
| РБ4-110-1К7 | 110 | 1,70 | Б | 460 | 95 | 260 | 6,00 |
| РБ4-080-2К2 | 80 | 2,20 | Б | 560 | 95 | 260 | 6,00 |
| РБ4-056-3К2 | 56 | 3,20 | Б | 760 | 95 | 260 | 6,00 |
Монтаж и эксплуатация
Закрытые взрывобезопасные помещения без агрессивных паров и газов, при атмосферном давлении от 80 до 106 кПа, с температурой в диапазоне, от — 20 до + 50 °С и относительной влажностью, от 5 до 95 %, без конденсации влаги. Максимальная высота над уровнем моря –1000 м.
Резисторы крепятся на несущую поверхность в вертикальном или горизонтальном положении с целью обеспечения доступа наибольшего количества охлаждающего воздуха ко всей поверхности охлаждения резистора. В противном случае, допустимая мощность рассеяния должна быть снижена на 20%.
Варианты исполнения РБ тормозные резисторы
РБ1-400-К20 ПВ = 10%, мощность 200 Вт, сопротивление 400 Ом, IP00.
РБ4-080-2К2 ПВ = 40%, мощность 2.20 КВт, сопротивление 80 Ом, IP54.
РБ3-019-2К2 ПВ = 10%, мощность 2.20 КВт, сопротивление 19 Ом, IP54.
РБ3-270-К20 ПВ = 10%, мощность 200 Вт, сопротивление 270 Ом, IP54.
РБ1-080-1К0 ПВ = 10%, мощность 1 КВт, сопротивление 80 Ом, IP00.
РБ3-022-1К7 ПВ = 10%, мощность 1.70 КВт, сопротивление 22 Ом, IP54.
РБ4-056-3К2 ПВ = 40%, мощность 3.20 КВт, сопротивление 56 Ом, IP54.
РБ3-200-К20 ПВ = 10%, мощность 200 Вт, сопротивление 200 Ом, IP54.
РБ4-070-К57 ПВ = 40%, мощность 580 Вт, сопротивление 79 Ом, IP54.
РБ2-038-5К0 ПВ = 40%, мощность 5 КВт, сопротивление 38 Ом, IP20.
РБ3-145-К30 ПВ = 10%, мощность 300 Вт, сопротивление 145 Ом, IP54
РБ4-048-К96 ПВ = 40%, мощность 960 Вт, сопротивление 48 Ом, IP54.
РБ3-110-К45 ПВ = 10%, мощность 450 Вт, сопротивление 110 Ом, IP54.
РБ4-270-К57 ПВ = 40%, мощность 570 Вт, сопротивление 270 Ом, IP54.
РБ2-022-8К0 ПВ = 40%, мощность 8 КВт, сопротивление 22 Ом, IP20.
РБ3-080-К57 ПВ = 10%, мощность 570 Вт, сопротивление 80 Ом, IP54.
РБ4-200-К96 ПВ = 40%, мощность 960 Вт, сопротивление 200 Ом, IP54.
РБ2-028-6К0 ПВ = 40%, мощность 6 КВт, сопротивление 28 Ом, IP20.
РБ2-019-10К ПВ = 40%, мощность 10 КВт, сопротивление 19 Ом, IP20.
РБ3-056-К68 ПВ = 10%, мощность 680 Вт, сопротивление 56 Ом, IP54.
РБ3-038-1К1 ПВ = 10%, мощность 1.13 КВт, сопротивление 38 Ом, IP54.
РБ4-145-1К3 ПВ = 40%, мощность 1.13 КВт, сопротивление 145 Ом, IP54.
РБ3-070-К20 ПВ = 10%, мощность 200 Вт, сопротивление 70 Ом, IP54.
РБ3-028-1К4 ПВ = 10%, мощность 1.40 КВт, сопротивление 28 Ом, IP54.
РБ4-110-1К7 ПВ = 40%, мощность 1.70 КВт, сопротивление 110 Ом, IP54.
РБ3-048-К20 ПВ = 10%, мощность 200 Вт, сопротивление 48 Ом, IP54.
