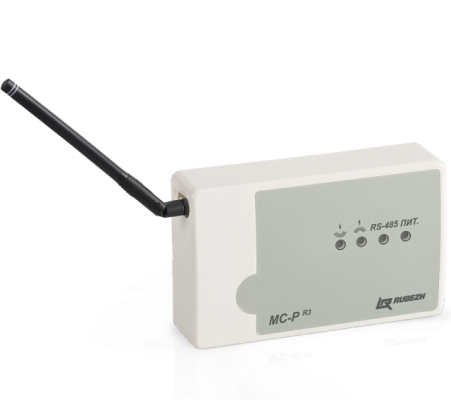

Радиоудлинитель интерфейса МС-Р ПРОТ.R3 представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу.
Характеристики Радиоудлинитель интерфейса МС-Р
Питание | от 10 до 30 В |
Потребляемый ток при питании 12 В, не более | 60 мА |
Количество выходов для подключения: интерфейса RS485 с гальванической развязкой интерфейса антенны | 2 1 |
Длина кабеля интерфейса RS485, не более | 1000 м |
Номинальная мощность передатчика, не более | 10 мВт |
Диапазон частот | 433,05 – 434,79 МГц |
Скорость обмена данными в эфире, бит/с | 4800, 9600, 19200, 38400 |
Габаритные размеры модуля, не более | 125×84×37 мм |
Масса, не более | 200 г |
Рабочий диапазон температур | от 0 до плюс 40°С |
Средний срок службы, не менее | 10 лет |
Радиоудлинитель МС-Р прот.R3 предназначен для передачи интерфейса RS-485 по радиоканалу. МС-Р прот.R3 используется только с приборами «Рубеж-2ОП прот.R3» и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Удлинение линии RS-485 реализуется с помощью пары сконфигурированных радиоудлинителей.
Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.
В комплект поставки с радиоудлинителем входит штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров.
Антенна является съемной и при необходимости обеспечения большей длины передачи, антенну необходимо заменить.
На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.
Светодиодный индикатор Питание:
- при подключении питания светится постоянно.
Светодиодный индикатор RS-485:
- при отсутствии обмена с ППКП – не светится;
- при наличии обмена с ППКП – мигает с частотой обмена.
Светодиодный индикатор ПЕРЕДАЧА:
- при отсутствии передачи данных по радиоканалу – не светится;
- при передаче данных по радиоканалу – светится постоянно.
Светодиодный индикатор ПРИЕМ:
- при отсутствии приема данных по радиоканалу – не светится;
- при приеме данных по радиоканалу – светится постоянно.
