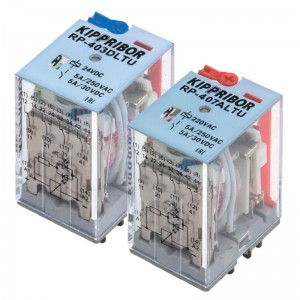

Промежуточные реле KIPPRIBOR RP общепромышленные (4-контактные) используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Для монтажа промежуточных реле на DIN-рейку или плоскость используются:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2.
- 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3.
- 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.
Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:
- прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- яркий цветной светодиодный (LED) индикатор работы;
- удобный ручной дублёр с фиксацией (для модификаций LTU).
Степень защиты промежуточных реле KIPPRIBOR серии RP:
- корпуса реле – IP40,
- со стороны клемм – IР00.
Модификации интерфейсных промежуточных реле KIPPRIBOR серии RP
| Модификация реле | Характеристики |
| RP-402DLTU | 12VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-402ALTU | 12VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-403DL | 24VDC, 5A\250V, LED-индикатор |
| RP-403DLTU | 24VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-403ALTU | 24VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-405DLTU | 110VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-405ALTU | 110VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-407AL | 220VAC, 5A\250V, LED-индикатор |
| RP-407ALTU | 220VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
Электротехнические характеристики катушки
| Электротехнические характеристики катушки | Постоянный ток (DC) | Переменный ток (AC) |
| Номинальное напряжение питания Uном. | 12/24 В | 12/24/110/220 В |
| Напряжение включения (при 23 °С) | не менее 0,75 Uном. | не менее 0,8 Uном. |
| Предельное напряжение питания катушки (при 25 °С) | 1,10 Uном. | |
| Напряжение выключения (при 23 °С) | не более 0,10 Uном. | не более 0,30 Uном. |
| Мощность | 0,9 Вт | 1,2 ВА |
| Сопротивление пробоя между катушкой и контактами | не менее 1500 VAC в течение 1 минуты |
Модификации RP-4ХХ.ХХХХ
Элементы управления
Цветомаркировка LED-индикатора, механического индикатора и ручного дублера
| Вид тока обмотки | LED-индикатор | Механическийиндикатор | Ручной дублер |
| Постоянный ток | зеленый | синий | синий |
| Переменный ток | красный | красный | красный |
Варианты исполнения
| RP-402.DLTU | RP-403.AL | |
| RP-402.ALTU | RP-405.AL | |
| RP-403.DLTU | RP-405.DL | |
| RP-403.DL | PYF-044BE | |
| RP-403.ALTU | PYF-044BE/2 | |
| RP-407.ALTU | PYF-044BE/2BL | |
| RP-407.AL | PYF-044BE/2WH | |
| RP-405.ALTU | PYF-044BE/3 | |
| RP-402.DL | PYF-044BE/3WH | |
| RP-402.AL | PYF-144BE/3 |
