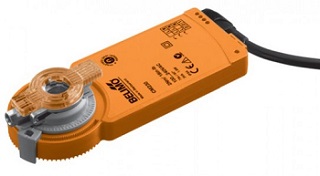

Приводы для воздушных заслонок Belimo применяются совместно с контроллерами ТРМ33, ТРМ133, ТРМ133М в системах управления приточной вентиляции и кондиционирования HVAC. При работе с водяным теплообменником рекомендуется использовать приводы с возвратной пружиной, что способствует защите от замерзания теплообменного оборудования и выхода из строя системы. При отключении электропитания привод возвращается в исходное положение «Закрыто» за счет энергии внутренней пружины.
Технические характеристики Приводы для воздушных заслонок Belimo
| BELIMO | Площадь заслонки / крутящий момент | Тип управления | Напряжение питания | Маркировка | Маркировка |
| Без доп. переключателей | С доп. переключателями | ||||
| Электроприводы с возвратной пружиной | 0,4 м2 / 2 Нм | Открыто / закрыто | 24 В | TF24 | TF24-S |
| 0,4 м2 / 2 Нм | Открыто / закрыто | 230 В | TF230 | TF230-S | |
| 0,4 м2 / 2 Нм | Плавное регулирование 0…10 В | 24 В | TF24-SR | ||
| 0,8 м2 / 4 Нм | Открыто / закрыто | 24 В | LF24 | LF24-S | |
| 0,8 м2 / 4 Нм | Открыто / закрыто | 230 В | LF230 | LF230-S | |
| 0,8 м2 / 4 Нм | Плавное регулирование 0…10 В | 24 В | LF24-SR | LF24-SR-S | |
| 2 м2 / 10 Нм | Открыто / закрыто | 24 В | NF24A | NF24A-S2 | |
| 2 м2 / 10 Нм | Открыто / закрыто | 230 В | NF230A | NF230A-S2 | |
| 2 м2 / 10 Нм | Плавное регулирование 0…10 В | 24 В | NF24A-SR | NF24A-SR-S2 | |
| 4 м2 / 20 Нм | Открыто / закрыто | 24 В | SF24A | SF24A-S2 | |
| 4 м2 / 20 Нм | Открыто / закрыто | 230 В | SF230A | SF230A-S2 | |
| 4 м2 / 20 Нм | Плавное регулирование 0…10 В | 24 В | SF24A-SR | SF24A-SR-S2 | |
| Электроприводы без возвратной пружины | 0,4 м2 / 2 Нм | Открыто / закрыто | 230 В | CM230-1… | |
| 0,4 м2 / 2 Нм | Открыто / закрыто 3-позиционное | 24 В | CM24… | ||
| 0,4 м2 / 2 Нм | Открыто / закрыто 3-позиционное | 230 В | CM230… | ||
| 0,4 м2 / 2 Нм | Плавное регулирование 0…10 В | 24 В | CM24-SR… | ||
| 1 м2 / 5 Нм | Открыто / закрыто 3-позиционное | 24 В | LM24A | LM24A-S | |
| 1 м2 / 5 Нм | Открыто / закрыто 3-позиционное | 230 В | LM230A | LM230A-S | |
| 1 м2 / 5 Нм | Плавное регулирование 0…10 В | 24 В | LM24A-SR | ||
| 1 м2 / 5 Нм | Плавное регулирование 0…10 В | 230 В | LM230ASR | ||
| 2 м2 / 10 Нм | Открыто / закрыто 3-позиционное | 24 В | NM24A | NM24A-S | |
| 2 м2 / 10 Нм | Открыто / закрыто 3-позиционное | 230 В | NM230A | NM230A-S | |
| 2 м2 / 10 Нм | Плавное регулирование 0…10 В | 24 В | NM24A-SR | ||
| 2 м2 / 10 Нм | Плавное регулирование 0…10 В | 230 В | NM230ASR | ||
| 4 м2 / 20 Нм | Открыто / закрыто 3-позиционное | 24 В | SM24A | SM24A-S | |
| 4 м2 / 20 Нм | Открыто / закрыто 3-позиционное | 230 В | SM230A | SM230A-S | |
| 4 м2 / 20 Нм | Плавное регулирование 0…10 В | 24 В | SM24A-SR | ||
| 4 м2 / 20 Нм | Плавное регулирование 0…10 В | 230 В | SM230ASR | ||
| 8 м2 / 40 Нм | Открыто / закрыто 3-позиционное | 24 В | GM24A | ||
| 8 м2 / 40 Нм | Открыто / закрыто 3-позиционное | 230 В | GM230A | ||
| 8 м2 / 40 Нм | Плавное регулирование 0…10 В | 24 В | GM24A-SR |
Варианты исполнения Приводы для воздушных заслонок Belimo
BELIMO-TF230-SR
BELIMO-TF24-S
BELIMO-TF24
BELIMO-TF230
BELIMO-TF230-S
BELIMO-TF24-SR
BELIMO-LF230
BELIMO-LF24-SR
BELIMO-LF24
BELIMO-LF24-SR-S
BELIMO-LF230-S
BELIMO-LF24-S
BELIMO-SF24A
BELIMO-SF24A-SR
BELIMO-SF24A-SZ
BELIMO-SF230A
BELIMO-SF230A-S2
BELIMO-SF24A-S2
BELIMO-SF24A-SR-S2
BELIMO-CM24-SR-R
BELIMO-CM24-SR-L
BELIMO-CM230-L
BELIMO-CM24-R
BELIMO-CM230-R
BELIMO-CM24-L
BELIMO-LMC230A
BELIMO-LMC24A
BELIMO-LMQ24A-SR
BELIMO-LMQ24A
BELIMO-LM24A
BELIMO-LM24A-MF-TP
BELIMO-LM230A
BELIMO-LM24A-SR
BELIMO-LM230A-SR
BELIMO-LM24A-S
BELIMO-LM230A-S
BELIMO-NMQ24A-SR
BELIMO-NM24A
BELIMO-NM230A
BELIMO-NM24A-SR
BELIMO-NM230A-SR
BELIMO-NM230A-S
BELIMO-NM24A-S
BELIMO-SM24A
BELIMO-SM24A-SR-TP
BELIMO-SM24A-SR
BELIMO-SM230A
BELIMO-SM24A-S
BELIMO-SM230A-SR
BELIMO-SM230A-S
BELIMO-SM24A-MF
BELIMO-GM230A
BELIMO-GM24A
BELIMO-GM24A-SR
