Прибор УЗОТЭ-2У предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности.

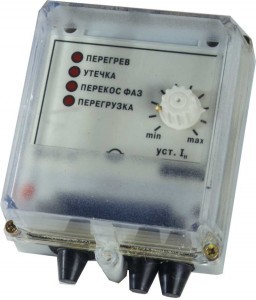

Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности
- Защитное отключение управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:
- обрыв или перекос фазы питающей сети;
- превышение током, потребляемым электродвигателем, номинального значения;
- перегрев обмотки статора.
- Блокировка пуска электродвигателя при нарушении изоляции обмотки статора в начале работы
Прибор УЗОТЭ-2У. Функциональная схема прибора
Прибор УЗОТЭ-2У включает в себя 4 блока контроля состояния электродвигателя:
- блок контроля температуры корпуса двигателя (БКТ);
- блок контроля тока утечки обмотки статора двигателя (БКУ);
- блок контроля перекоса фаз (БКФ);
- блок контроля тока, потребляемого двигателем (БКП).
Превышение уровня сигнала в любом из каналов контроля приводит к срабатыванию выходного реле и аварийному отключению электродвигателя.
Входные датчики
Для контроля за состоянием защищаемого электродвигателя УЗОТЭ-2У ко входам прибора подключаются датчики двух типов:
- термопреобразователь сопротивления позисторного типа, предназначенный для контроля температуры корпуса электродвигателя (подключается ко входу 1, сигнал с которого обрабатывает БКТ);
- трансформаторные датчики Тр1…Тр3, служащие для формирования сигнала, пропорционального току, потребляемому электродвигателем (подключаются ко входам 3–5, сигналы с которых обрабатываются БКФ и БКП).
Технические характеристики
| Напряжение питания прибора | 190…240 В |
| Потребляемая мощность | не более 5 Вт |
| Мощность защищаемого электродвигателя | 1,6…160 кВт |
| Допустимый ток нагрузки на контактах встроенного э/м реле | 1,5 (2,5) А при 220 В |
| Время подготовки устройства к работе | не более 10 с |
| Максимальная длина линии: | |
| – между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом) | не более 300 м |
| – между устройством и трансформаторными датчиками тока | не более 15 м |
| Температура защитного отключения электродвигателя | 80…90 °С |
| Время срабатывания устройства: | |
| – при обрыве фазы | 4…12 с |
| – при перегрузке по току в 1,5 раза | 30…60 с |
| – при перегрузке по току в 4 раза | 8…24 с |
| Тип корпуса | настенный Н |
| Габаритные размеры корпуса | 130×105×65 мм |
| Степень защиты корпуса | IP44 |
Условия эксплуатации
| Температура окружающего воздуха | +5…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при 35 °С) | 30…80 % |
Элементы управления
4 светодиодных индикатора, расположенных на лицевой панели прибора, включаются при возникновении аварийной ситуации в соответствующем канале контроля:
| Перегрев |
| Утечка |
| Перекос фаз |
| Перегрузка |
Здесь же расположена ручка потенциометра «УСТ.Iн», служащая для установки заданного значения номинального тока, потребляемого двигателем.
