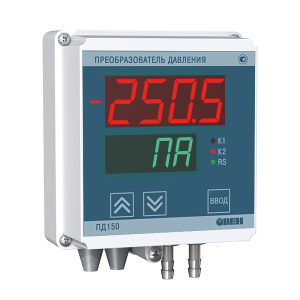

Преобразователь давления ПД150 электронный измеритель низкого давления для котельных и вентиляции совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.
В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.
В системах вентиляции и кондиционирования воздуха Преобразователь давления ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.
Также датчик давления ПД150 может применяться в испытательной, лабораторной технике и т.п.
Преобразователь давления ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).
ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.
Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.
Преимущества Преобразователь давления ПД150
- Межповерочный интервал 5 лет.
- Универсальный источник питания 220В / 24В.
- Максимальная русификация индикации и меню настройки.
- Возможность калибровки «нуля» и диапазона по эталонному давлению.
- Индикация температуры сенсора, регулировка яркости индикации.
- Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4…20 мА.
- Высокая точность измерений – от 0,25 % ВПИ
- Два вида исполнения: щитовое Щ1 и настенное Н1
Области применения
- Котельная автоматика: контроль линий подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т.п.
- Системы вентиляции: контроль засорения фильтров, наддува в «чистых» производственных помещениях.
- Испытательная и лабораторная техника.
Технические характеристики
| Характеристика | Значение |
| Питание | |
| Напряжение питания постоянного тока | 20 … 60 В (номинальное значение 24 В) |
| Напряжение питания переменного тока | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц |
| Потребляемая мощность | 7,0 ВА |
| Каналы измерения | |
| Диапазон измеряемого давления | от 0,2 до 100,0 кПа |
| Класс точности, не более | 0,25; 0,5; 1,0; 1,5 % от ВПИ |
| Межповерочный интервал | 5 лет |
| Перегрузочная способность | не менее 400 % от ВПИ |
| Предельное давление перегрузки | не менее 700 % от ВПИ |
| Период обновления результатов измерения, не более | 0,2 сек |
| Дискретные выходы | |
| Количество | 2 |
| Тип | электромагнитное реле |
| Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее | 1500 В |
| Максимальное коммутируемое напряжение, не более: | |
| — для переменного тока | 250 В |
| — для постоянного тока | 30 В |
| Максимальное коммутируемый ток (cos =1), не более: | |
| — для напряжения переменного тока | 5 А |
| — для напряжения постоянного тока | 10 А |
| Диапазон задания уставок срабатывания дискретных выходов от ДИ | от 1 до 99 % |
| Гистерезис уставок от ДИ | от 0 до 50 % |
| Интерфейс RS-485 | |
| Скорость обмена | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек |
| Протоколы связи | Modbus RTU, Modbus ASCII |
| Входное сопротивление | 12 кОм (стандартная нагрузка) |
| Тип используемого кабеля | экранированная витая пара |
| Длина линии связи, не более | 1200 м |
| Аналоговый выход | |
| Тип выходного сигнала | постоянный ток от 4 до 20 мА |
| Схема подключения | 2-проводная «токовая петля» |
| Максимальное сопротивление нагрузки, Ом | 1000 ±1 % |
| Разрешающая способность, мкА, не более | 10 |
| Конструктивное исполнение | |
| Тип присоединительного штуцера | штуцер «елочка» под трубку с внутренним диаметром 4-7 мм |
| Габаритные размеры | 105×137×65 мм |
| Масса прибора, не более | 0,4 кг |
| Степень защиты корпуса | IP54 |
| Надежность | |
| Средний срок службы, не менее | 12 лет |
| Гарантийный срок службы | 2 года |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от — 20 до +60 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.
Модификации Преобразователь давления ПД150
Варианты исполнения
| ПД150-ДИ10,0К-899-0,5-1-Р-R | ПД150-ДИВ1,25К-899-0,5-1-Р-R | ПД150-ДВ1,6К-809-0,5-1-Р-R |
| ПД150-ДИ2,5К-899-0,5-1-Р | ПД150-ДИВ8,0К-809-0,25-1-Р-R | ПД150-ДД16,0К-809-0,5-1-Р-R |
| ПД150-ДИ10,0К-899-0,5-1-Р | ПД150-ДИВ12,5К-899-0,5-1-Р | ПД150-ДД1,0К-809-0,5-1-Р-R |
| ПД150-ДД250П-899-1,5-1-Р | ПД150-ДИВ8,0К-809-0,5-1-Р-R | ПД150-ДВ600П-899-1,0-1-Р-R |
| ПД150-ДД2,5К-899-0,5-1-Р | ПД150-ДИВ1,25К-809-0,5-1-Р-R | ПД150-ДВ10,0К-809-0,5-1-Р-R |
| ПД150-ДИВ200П-809-1,5-1-Р | ПД150-ДИВ200П-809-1,5-1-Р-R | ПД150-ДВ4,0К-809-0,5-1-Р-R |
| ПД150-ДИВ200П-899-1,5-1-Р | ПД150-ДИВ500П-809-1,5-1-Р-R | ПД150-ДВ250П-809-1,5-1-Р |
| ПД150-ДИВ3,0К-809-0,5-1-Р | ПД150-ДИ600П-809-1,0-1-Р-R | ПД150-ДВ1,0К-899-0,5-1-Р-R |
| ПД150-ДИВ300П-809-1,5-1-Р | ПД150-ДИВ80,0К-809-0,5-1-Р-R | ПД150-ДД10,0К-809-0,5-1-Р |
| ПД150-ДИВ200П-899-1,5-1-Р-R | ПД150-ДИВ50,0К-809-0,5-1-Р-R | ПД150-ДВ1,0К-809-0,5-1-Р |
| ПД150-ДИ6,0К-899-0,5-1-Р | ПД150-ДИВ3,0К-899-0,5-1-Р | ПД150-ДД40,0К-809-0,5-1-Р |
| ПД150-ДВ1,6К-809-0,5-1-Р | ПД150-ДИВ3,0К-899-0,5-1-Р-R | ПД150-ДД1,0К-899-1,0-1-Р-R |
| ПД150-ДВ1,6К-899-0,5-1-Р | ПД150-ДИВ2,0К-809-0,5-1-Р | ПД150-ДД2,5К-809-0,5-1-Р |
| ПД150-ДВ1,6К-899-0,5-1-Р-R | ПД150-ДИВ80,0К-899-0,25-1-Р-R | ПД150-ДД2,5К-809-0,5-1-Р-R |
| ПД150-ДИ6,0К-809-0,5-1-Р-R | ПД150-ДИВ8,0К-809-0,25-1-Р | ПД150-ДД16,0К-899-0,5-1-Р |
| ПД150-ДИ2,5К-809-0,5-1-Р-R | ПД150-ДИВ30,0К-899-0,25-1-Р | ПД150-ДД250П-809-1,5-1-Р |
| ПД150-ДИ16,0К-899-0,5-1-Р | ПД150-ДИВ5,0К-809-0,5-1-Р | ПД150-ДД16,0К-899-0,5-1-Р-R |
| ПД150-ДИ100К-809-0,5-1-Р | ПД150-ДИВ500П-899-1,5-1-Р-R | ПД150-ДВ1,0К-899-0,5-1-Р |
| ПД150-ДИ25,0К-899-0,5-1-Р | ПД150-ДИ60,0К-899-0,5-1-Р-R | ПД150-ДВ4,0К-899-0,5-1-Р |
| ПД150-ДД600П-809-1,0-1-Р | ПД150-ДИ600П-899-1,0-1-Р-R | ПД150-ДД10,0К-809-0,5-1-Р-R |
| ПД150-ДИ40,0К-809-0,5-1-Р | ПД150-ДИВ8,0К-899-0,25-1-Р-R | ПД150-ДВ250П-809-1,5-1-Р-R |
| ПД150-ДИ4,0К-899-0,5-1-Р-R | ПД150-ДИ60,0К-899-0,5-1-Р | ПД150-ДВ60,0К-809-0,5-1-Р |
| ПД150-ДД400П-809-1,5-1-Р | ПД150-ДИВ5,0К-899-0,5-1-Р | ПД150-ДД1,6К-899-0,5-1-Р-R |
| ПД150-ДД6,0К-899-0,5-1-Р | ПД150-ДИВ8,0К-809-0,5-1-Р | ПД150-ДД40,0К-809-0,5-1-Р-R |
| ПД150-ДИ16,0К-809-0,5-1-Р-R | ПД150-ДИВ2,0К-899-0,5-1-Р-R | ПД150-ДД250П-809-1,5-1-Р-R |
| ПД150-ДИ6,0К-809-0,25-1-Р | ПД150-ДИВ3,0К-809-0,5-1-Р-R | ПД150-ДВ4,0К-899-0,5-1-Р-R |
| ПД150-ДИ40,0К-809-0,5-1-Р-R | ПД150-ДИВ300П-899-1,5-1-Р | ПД150-ДД10,0К-899-0,5-1-Р-R |
| ПД150-ДИ60,0К-809-0,5-1-Р | ПД150-ДИВ80,0К-899-0,5-1-Р | ПД150-ДВ25,0К-809-0,25-1-Р |
| ПД150-ДИ40,0К-899-0,5-1-Р | ПД150-ДИВ100К-809-0,5-1-Р-R | ПД150-ДВ2,5К-899-0,5-1-Р |
| ПД150-ДД600П-809-1,0-1-Р-R | ПД150-ДИВ100К-809-0,5-1-Р | ПД150-ДВ250П-899-1,5-1-Р |
| ПД150-ДИ1,0К-899-0,5-1-Р | ПД150-ДИВ1,25К-899-0,5-1-Р | ПД150-ДД1,0К-899-0,5-1-Р |
| ПД150-ДД400П-809-1,5-1-Р-R | ПД150-ДИВ12,5К-809-0,5-1-Р-R | ПД150-ДВ60,0К-809-0,5-1-Р-R |
| ПД150-ДИ2,5К-809-0,5-1-Р | ПД150-ДИ2,5К-899-1,0-1-Р | ПД150-ДД2,5К-899-0,5-1-Р-R |
| ПД150-ДИ10,0К-809-0,5-1-Р-R | ПД150-ДИ100К-899-0,5-1-Р | ПД150-ДД40,0К-899-0,5-1-Р |
| ПД150-ДД600П-899-1,0-1-Р | ПД150-ДИ400П-899-1,5-1-Р-R | ПД150-ДД25,0К-899-1,5-1-Р |
| ПД150-ДИ400П-899-1,5-1-Р | ПД150-ДИ40,0К-809-0,25-1-Р | ПД150-ДВ16,0К-899-0,5-1-Р-R |
| ПД150-ДД600П-899-1,0-1-Р-R | ПД150-ДИ1,0К-899-0,5-1-Р-R | ПД150-ДИ2,5К-899-0,5-1-Р-R |
| ПД150-ДД6,0К-899-0,25-1-Р-R | ПД150-ДИ40,0К-899-0,5-1-Р-R | ПД150-ДВ100К-899-0,5-1-Р-R |
| ПД150-ДИ400П-809-1,5-1-Р | ПД150-ДИ1,0К-899-1,5-1-Р | ПД150-ДВ2,5К-899-0,5-1-Р-R |
| ПД150-ДИ1,6К-809-0,5-1-Р-R | ПД150-ДИ25,0К-809-0,5-1-Р-R | ПД150-ДВ250П-899-1,5-1-Р-R |
| ПД150-ДИ6,0К-809-0,5-1-Р | ПД150-ДИ1,6К-809-0,5-1-Р | ПД150-ДВ25,0К-809-0,25-1-Р-R |
| ПД150-ДИ100К-809-0,5-1-Р-R | ПД150-ДИ4,0К-809-0,5-1-Р | ПД150-ДВ60,0К-899-0,5-1-Р |
| ПД150-ДД400П-899-1,5-1-Р | ПД150-ДИ100К-899-0,25-1-Р | ПД150-ДВ400П-809-1,5-1-Р |
| ПД150-ДИ250П-809-1,5-1-Р | ПД150-ДИ6,0К-899-0,25-1-Р | ПД150-ДД40,0К-899-0,5-1-Р-R |
| ПД150-ДИ100К-899-0,5-1-Р-R | ПД150-ДИ400П-809-1,5-1-Р-R | ПД150-ДД100К-809-0,5-1-Р |
| ПД150-ДИ1,6К-899-0,5-1-Р | ПД150-ДИ25,0К-899-0,5-1-Р-R | ПД150-ДД6,0К-899-0,5-1-Р-R |
| ПД150-ДИ4,0К-899-0,5-1-Р | ПД150-ДИ250П-809-1,5-1-Р-R | ПД150-ДИВ30,0К-809-0,25-1-Р |
| ПД150-ДИ6,0К-899-0,5-1-Р-R | ПД150-ДИ4,0К-809-0,5-1-Р-R | ПД150-ДИ60,0К-899-1,0-1-Р |
| ПД150-ДД400П-899-1,5-1-Р-R | ПД150-ДИ16,0К-899-0,5-1-Р-R | ПД150-ДИВ50,0К-899-0,5-1-Р-R |
| ПД150-ДИ10,0К-809-0,5-1-Р | ПД150-ДИ16,0К-809-0,5-1-Р | ПД150-ДИВ30,0К-899-0,5-1-Р |
| ПД150-ДИ1,6К-899-0,5-1-Р-R | ПД150-ДИ40,0К-899-0,25-1-Р-R | ПД150-ДИВ100К-899-0,25-1-Р |
| ПД150-ДИ25,0К-809-0,5-1-Р | ПД150-ДИ10,0К-809-0,25-1-Р | ПД150-ДИВ30,0К-809-0,25-1-Р-R |
| ПД150-ДИ1,0К-809-0,5-1-Р-R | ПД150-ДИ1,0К-899-1,0-1-Р | ПД150-ДИВ30,0К-899-0,5-1-Р-R |
| ПД150-ДИ250П-899-1,5-1-Р | ПД150-ДИ10,0К-899-0,25-1-Р | ПД150-ДИВ12,5К-899-0,25-1-Р-R |
| ПД150-ДВ400П-809-1,5-1-Р-R | ПД150-ДИ25,0К-899-0,25-1-Р | ПД150-ДИВ12,5К-809-0,25-1-Р-R |
| ПД150-ДД4,0К-809-0,5-1-Р | ПД150-ДИ1,0К-809-0,5-1-Р | ПД150-ДИ60,0К-899-0,25-1-Р |
| ПД150-ДВ100К-809-0,5-1-Р-R | ПД150-ДИ250П-899-1,5-1-Р-R | ПД150-ДИВ5,0К-809-0,5-1-Р-R |
| ПД150-ДД4,0К-809-0,5-1-Р-R | ПД150-ДИ6,0К-809-0,25-1-Р-R | ПД150-ДИ6,0К-899-1,0-1-Р |
| ПД150-ДД250П-899-1,5-1-Р-R | ПД150-ДИ10,0К-899-0,25-1-Р-R | ПД150-ДИ6,0К-899-0,25-1-Р-R |
| ПД150-ДД25,0К-899-1,5-1-Р-R | ПД150-ДД100К-899-0,25-1-Р-R | ПД150-ДИВ800П-899-1,0-1-Р-R |
| ПД150-ДВ2,5К-809-0,5-1-Р-R | ПД150-ДД4,0К-899-1,0-1-Р | ПД150-ДИВ800П-899-1,0-1-Р |
| ПД150-ДВ16,0К-899-0,5-1-Р | ПД150-ДД6,0К-809-0,5-1-Р | ПД150-ДИВ5,0К-899-0,25-1-Р-R |
| ПД150-ДВ600П-809-1,0-1-Р | ПД150-ДД60,0К-899-0,5-1-Р | ПД150-ДИВ2,0К-899-0,5-1-Р |
| ПД150-ДД4,0К-899-0,5-1-Р | ПД150-ДД1,0К-899-0,25-1-Р | ПД150-ДИ600П-899-1,0-1-Р |
| ПД150-ДВ60,0К-899-0,5-1-Р-R | ПД150-ДД100К-899-0,5-1-Р | ПД150-ДИ60,0К-809-0,5-1-Р-R |
| ПД150-ДВ10,0К-899-0,5-1-Р | ПД150-ДД4,0К-809-1,5-1-Р | ПД150-ДИВ2,0К-809-0,5-1-Р-R |
| ПД150-ДВ400П-899-1,5-1-Р | ПД150-ДД4,0К-809-0,25-1-Р | ПД150-ДИВ80,0К-899-0,5-1-Р-R |
| ПД150-ДД4,0К-899-0,5-1-Р-R | ПД150-ДД16,0К-809-0,25-1-Р | ПД150-ДИВ8,0К-899-0,25-1-Р |
| ПД150-ДД25,0К-809-1,5-1-Р | ПД150-ДД6,0К-809-0,5-1-Р-R | ПД150-ДИВ30,0К-899-0,25-1-Р-R |
| ПД150-ДВ16,0К-809-0,5-1-Р-R | ПД150-ДД100К-899-0,5-1-Р-R | ПД150-ДИВ8,0К-899-0,5-1-Р-R |
| ПД150-ДВ600П-809-1,0-1-Р-R | ПД150-ДД10,0К-899-0,25-1-Р | ПД150-ДИВ300П-899-1,5-1-Р-R |
| ПД150-ДД1,0К-899-0,5-1-Р-R | ПД150-ДД1,0К-809-1,5-1-Р | ПД150-ДИВ500П-809-1,5-1-Р |
| ПД150-ДВ10,0К-899-0,5-1-Р-R | ПД150-ДД10,0К-899-0,25-1-Р-R | ПД150-ДИВ100К-899-0,5-1-Р |
| ПД150-ДВ400П-899-1,5-1-Р-R | ПД150-ДВ6,0К-809-0,5-1-Р-R | ПД150-ДИВ800П-809-1,0-1-Р |
| ПД150-ДД25,0К-809-1,5-1-Р-R | ПД150-ДВ16,0К-899-0,25-1-Р | ПД150-ДИВ12,5К-809-0,5-1-Р |
| ПД150-ДВ16,0К-809-0,5-1-Р | ПД150-ДВ10,0К-899-0,25-1-Р | ПД150-ДИ600П-809-1,0-1-Р |
| ПД150-ДВ100К-899-0,5-1-Р | ПД150-ДВ6,0К-899-0,5-1-Р | ПД150-ДИВ8,0К-899-0,5-1-Р |
| ПД150-ДД10,0К-899-0,5-1-Р | ПД150-ДВ6,0К-899-0,5-1-Р-R | ПД150-ДИВ5,0К-899-0,5-1-Р-R |
| ПД150-ДВ600П-899-1,0-1-Р | ПД150-ДВ2,5К-809-0,5-1-Р | ПД150-ДИВ12,5К-899-0,5-1-Р-R |
| ПД150-ДД1,0К-809-0,5-1-Р | ПД150-ДВ100К-899-0,25-1-Р | ПД150-ДИВ80,0К-809-0,5-1-Р |
| ПД150-ДД16,0К-809-0,5-1-Р | ПД150-ДВ100К-809-0,25-1-Р | ПД150-ДИВ1,25К-809-0,5-1-Р |
| ПД150-ДВ4,0К-809-0,5-1-Р | ПД150-ДВ25,0К-899-0,25-1-Р | ПД150-ДИВ500П-899-1,5-1-Р |
| ПД150-ДВ10,0К-809-0,5-1-Р | ПД150-ДВ6,0К-809-0,5-1-Р | ПД150-ДИВ800П-809-1,0-1-Р-R |
| ПД150-ДВ1,0К-809-0,5-1-Р-R | ПД150-ДВ6,0К-809-0,25-1-Р-R | ПД150-ДИВ300П-809-1,5-1-Р-R |
| ПД150-ДВ100К-809-0,5-1-Р | ПД150-ДВ25,0К-809-0,5-1-Р-R | ПД150-ДИВ100К-899-0,5-1-Р-R |
