Предохранитель ПКТ

ПКТ Предохранители высоковольтные на номинальное напряжение до 35кВ и на ток до 315А

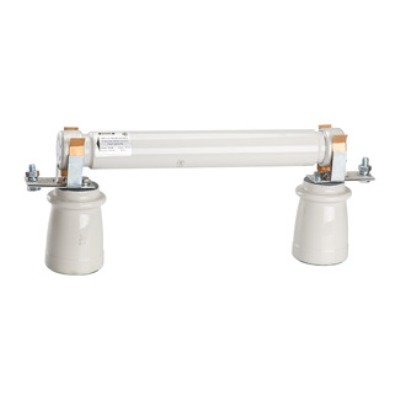

Предохранитель ПКТ 101

Предохранитель ПКТ-101, 102, 103 производства КЭАЗ предназначены для защиты силовых трансформаторов, линий электропередач от перегрузок и токов коротких замыканий в трехфазных сетях напряжением до 10 кВ. Предохранители ПКТ в комбинации с выключателями нагрузки способны заменять дорогостоящие силовые выключатели.

Преимущества:

  • Быстродействие относительно других защитных устройств
  • Способность отключать большие токи короткого замыкания с существенным ограничением их максимального значения
  • Патроны предохранителя могут выпускаться как с указателем срабатывания и ударным устройством, так и без них
  • Корпус патрона предохранителя изготовлен из высококачественного термоустойчивого фарфора, покрытого влагонепроницаемой глазурью
  • Колпаки патрона предохранителя изготовлены из электротехнической меди с гальваническим покрытием (оловянирование), обеспечивая высокие показатели
  • Наполнитель патрона предохранителя, кварцевый песок высокой степени очистки, обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании

Обозначение

Предохранитель ПКТ-Х1234-У3-КЭАЗ

Часть наименованияРасшифровка
ПредохранительГруппа изделий
ПКТСерия
Х1Конструктивное исполнение предохранителя: 101; 102; 103; 104
Х2Номинальное напряжение, кВ: 6; 10
Х3Номинальный ток, А: 2; 3,2; 5; 8; 10; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 160; 200; 315
X4Номинальный ток отключения, кА: 12,5; 20; 31,5; 40
УЗКлиматическое исполнение и категория размещения по ГОСТ 15150
КЭАЗТорговая марка

Варианты исполнения Предохранитель ПКТ

113150 | Предохранитель ПКТ-101-10-20-31,5-У3
115309 | Предохранитель ПКТ-101-10-10-31,5-У3
115305 | Предохранитель ПКТ-101-10-5-31,5-У3
258520 | Предохранитель ПКТ-101-10-20-31,5-У1
122493 | Предохранитель ПКТ-101-10-31,5-12,5-У3
122494 | Предохранитель ПКТ-102-10-40-31,5-У3
120509 | Предохранитель ПКТ-102-10-50-12,5-У3
120486 | Предохранитель ПКТ-102-6-80-20-У3
120485 | Предохранитель ПКТ-102-6-50-31,5-У3
115308 | Предохранитель ПКТ-101-10-10-12,5-У3
120488 | Предохранитель ПКТ-103-6-100-31,5-У3
113154 | Предохранитель ПКТ-102-10-80-31,5-У3
115312 | Предохранитель ПКТ-102-10-50-31,5-У3
120508 | Предохранитель ПКТ-102-10-31,5-31,5-У3
258525 | Предохранитель ПКТ-101-10-3,2-20-У1
120512 | Предохранитель ПКТ-103-10-80-20-У3
115304 | Предохранитель ПКТ-101-10-5-12,5-У3
120482 | Предохранитель ПКТ-101-6-31,5-20-У3
115310 | Предохранитель ПКТ-101-10-20-12,5-У3
120494 | Предохранитель ПКТ-101-10-5-20-У3
113146 | Предохранитель ПКТ-102-6-80-31,5-У3
120479 | Предохранитель ПКТ-101-6-20-20-У3
148811 | Предохранитель ПКТ-101-10-2-12,5-У3
120515 | Предохранитель ПКТ-103-10-100-12,5-У3
115313 | Предохранитель ПКТ-101-10-16-12,5-У3
258582 | Предохранитель ПКТ-102-6-50-20-У3
258528 | Предохранитель ПКТ-101-10-31,5-20-У1
258554 | Предохранитель ПКТ-101-6-2-40-У3
120513 | Предохранитель ПКТ-103-10-80-31,5-У3
120489 | Предохранитель ПКТ-103-6-160-20-У3
258511 | Предохранитель ПКТ-101-10-10-20-У1
120518 | Предохранитель ПКТ-104-10-200-12,5-У3
258561 | Предохранитель ПКТ-101-6-5-20-У1
258564 | Предохранитель ПКТ-101-6-8-20-У1
120481 | Предохранитель ПКТ-101-6-31,5-31,5-У3
120476 | Предохранитель ПКТ-101-6-10-40-У3
120484 | Предохранитель ПКТ-102-6-40-31,5-У3
258519 | Предохранитель ПКТ-101-10-20-20-У3
258529 | Предохранитель ПКТ-101-10-31,5-20-У3
258567 | Предохранитель ПКТ-101-6-8-40-У1
258559 | Предохранитель ПКТ-101-6-31,5-40-У1
258512 | Предохранитель ПКТ-101-10-10-20-У3
258550 | Предохранитель ПКТ-101-6-2-12,5-У3
258530 | Предохранитель ПКТ-101-10-31,5-31,5-У1
120510 | Предохранитель ПКТ-103-10-50-31,5-У3
151153 | Предохранитель ПКТ-104-6-200-31,5-У3
275417 | Предохранитель ПКТ-102-10-80-20-У1
258581 | Предохранитель ПКТ-102-6-50-12,5-У3
258595 | Предохранитель ПКТ-103-10-80-20-У1
258584 | Предохранитель ПКТ-102-6-80-20-У1
258580 | Предохранитель ПКТ-102-6-40-31,5-У1
258592 | Предохранитель ПКТ-103-10-50-12,5-У3
258586 | Предохранитель ПКТ-103-10-100-12,5-У1
258535 | Предохранитель ПКТ-101-10-8-20-У1
258532 | Предохранитель ПКТ-101-10-5-20-У1
258514 | Предохранитель ПКТ-101-10-16-12,5-У1
258549 | Предохранитель ПКТ-101-6-20-40-У1
258515 | Предохранитель ПКТ-101-10-16-20-У1
258600 | Предохранитель ПКТ-103-6-160-31,5-У3
258557 | Предохранитель ПКТ-101-6-31,5-20-У1
120473 | Предохранитель ПКТ-101-6-8-20-У3
120517 | Предохранитель ПКТ-104-10-160-20-У3
258546 | Предохранитель ПКТ-101-6-20-12,5-У3
258539 | Предохранитель ПКТ-101-6-10-31,5-У3
258548 | Предохранитель ПКТ-101-6-20-31,5-У1
258598 | Предохранитель ПКТ-103-6-100-20-У3
258517 | Предохранитель ПКТ-101-10-16-40-У1
258533 | Предохранитель ПКТ-101-10-5-31,5-У1
258510 | Предохранитель ПКТ-101-10-10-12,5-У1
115306 | Предохранитель ПКТ-101-10-6,3-31,5-У3
115307 | Предохранитель ПКТ-101-10-8-12,5-У3
120492 | Предохранитель ПКТ-101-10-2-31,5-У3
258560 | Предохранитель ПКТ-101-6-5-12,5-У3
120480 | Предохранитель ПКТ-101-6-20-40-У3
258594 | Предохранитель ПКТ-103-10-50-31,5-У1
258587 | Предохранитель ПКТ-103-10-100-20-У1
258522 | Предохранитель ПКТ-101-10-2-20-У1
258524 | Предохранитель ПКТ-101-10-2-31,5-У1
258521 | Предохранитель ПКТ-101-10-20-40-У1
258527 | Предохранитель ПКТ-101-10-31,5-12,5-У1
258534 | Предохранитель ПКТ-101-10-8-12,5-У1
258536 | Предохранитель ПКТ-101-10-8-31,5-У1
258583 | Предохранитель ПКТ-102-6-50-31,5-У1
258552 | Предохранитель ПКТ-101-6-2-20-У3
258518 | Предохранитель ПКТ-101-10-20-20-У1
258568 | Предохранитель ПКТ-102-10-31,5-12,5-У1
258563 | Предохранитель ПКТ-101-6-5-40-У1
258553 | Предохранитель ПКТ-101-6-2-40-У1
115303 | Предохранитель ПКТ-101-10-3,2-31,5-У3
258562 | Предохранитель ПКТ-101-6-5-31,5-У3
113152 | Предохранитель ПКТ-101-10-31,5-31,5-У3
120516 | Предохранитель ПКТ-103-10-160-31,5-У3
258590 | Предохранитель ПКТ-103-10-160-12,5-У3
258588 | Предохранитель ПКТ-103-10-100-20-У3
258571 | Предохранитель ПКТ-102-10-40-12,5-У1
258596 | Предохранитель ПКТ-103-6-100-12,5-У3
258573 | Предохранитель ПКТ-102-10-40-31,5-У1
258574 | Предохранитель ПКТ-102-10-50-12,5-У1
258575 | Предохранитель ПКТ-102-10-50-31,5-У1
120487 | Предохранитель ПКТ-103-6-80-31,5-У3
258603 | Предохранитель ПКТ-103-6-80-20-У3
113149 | Предохранитель ПКТ-101-10-16-31,5-У3
120500 | Предохранитель ПКТ-103-10-10-31,5-У3
258551 | Предохранитель ПКТ-101-6-2-20-У1
120491 | Предохранитель ПКТ-104-6-315-20-У3
258531 | Предохранитель ПКТ-101-10-5-12,5-У1
258593 | Предохранитель ПКТ-103-10-50-20-У1
258566 | Предохранитель ПКТ-101-6-8-31,5-У3
113147 | Предохранитель ПКТ-101-10-8-31,5-У3
113148 | Предохранитель ПКТ-101-10-15-31,5-У3
258555 | Предохранитель ПКТ-101-6-3,2-40-У1
248597 | Предохранитель ПКТ-102-6-80-40-У3
258556 | Предохранитель ПКТ-101-6-31,5-12,5-У1
230605 | Предохранитель ПКТ-101-6-3,2-40-У3
258540 | Предохранитель ПКТ-101-6-10-40-У1
258538 | Предохранитель ПКТ-101-6-10-31,5-У1
120472 | Предохранитель ПКТ-101-6-5-40-У3
120511 | Предохранитель ПКТ-102-10-63-31,5-У3
258579 | Предохранитель ПКТ-102-6-40-20-У3
258543 | Предохранитель ПКТ-101-6-16-31,5-У1
120505 | Предохранитель ПКТ-101-10-25-31,5-У3
258544 | Предохранитель ПКТ-101-6-16-31,5-У3
120474 | Предохранитель ПКТ-101-6-8-40-У3
258569 | Предохранитель ПКТ-102-10-31,5-12,5-У3
115311 | Предохранитель ПКТ-102-6-31,5-31,5-У3
120478 | Предохранитель ПКТ-101-6-16-40-У3
258576 | Предохранитель ПКТ-102-6-31,5-12,5-У3
258526 | Предохранитель ПКТ-101-10-3,2-20-У3
227706 | Предохранитель ПКТ-101-10-16-20-У3
258572 | Предохранитель ПКТ-102-10-40-12,5-У3
120483 | Предохранитель ПКТ-101-6-31,5-40-У3
151152 | Предохранитель ПКТ-101-6-10-20-У3
258542 | Предохранитель ПКТ-101-6-16-20-У1
258541 | Предохранитель ПКТ-101-6-16-12,5-У3
258565 | Предохранитель ПКТ-101-6-8-31,5-У1
258601 | Предохранитель ПКТ-103-6-80-12,5-У1
258516 | Предохранитель ПКТ-101-10-16-31,5-У1
258585 | Предохранитель ПКТ-102-6-80-31,5-У1
258570 | Предохранитель ПКТ-102-10-31,5-31,5-У1
258602 | Предохранитель ПКТ-103-6-80-20-У1
258591 | Предохранитель ПКТ-103-10-160-20-У3
285019 | Предохранитель ПКТ-101-10-6-12,5-У1
258597 | Предохранитель ПКТ-103-6-100-20-У1
258599 | Предохранитель ПКТ-103-6-160-20-У1
258589 | Предохранитель ПКТ-103-10-100-31,5-У3
258545 | Предохранитель ПКТ-101-6-16-40-У1
258558 | Предохранитель ПКТ-101-6-31,5-31,5-У1
120471 | Предохранитель ПКТ-101-6-5-20-У3
113143 | Предохранитель ПКТ-101-6-16-20-У3
258537 | Предохранитель ПКТ-101-6-10-20-У1
120496 | Предохранитель ПКТ-101-10-6-20-У3
258523 | Предохранитель ПКТ-101-10-2-20-У3
120493 | Предохранитель ПКТ-101-10-3,2-12,5-У3
258578 | Предохранитель ПКТ-102-6-40-12,5-У3
258547 | Предохранитель ПКТ-101-6-20-20-У1
120470 | Предохранитель ПКТ-101-6-3,2-20-У3
