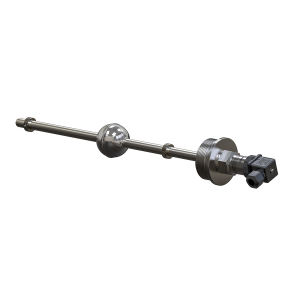

Поплавковые датчики уровня ПДУ-И с выходным сигналом 4…20 мА предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал.
Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Особенности поплавковые датчики уровня ПДУ- ИО
- Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: – 60…+ 125 °C.
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы – 10 лет.
- Самая низкая цена в сегменте подобной продукции.
Применение датчиков уровня ОВЕН ПДУ-И
Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Технические характеристики
| Наименование параметра | Значение |
| Электрические параметры | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания, В | 12…36 |
| Выходной сигнал, мА | 4…20 |
| Потребляемая мощность, Вт, не более | 1 |
| Сопротивление нагрузки, Ом, не более | определяется по формуле: (U – 8)·50, где U – напряжение питания, В |
| Метрологические характеристики | |
| Диапазон преобразования уровня, мм | от 0 до 250…4000 (в зависимости от исполнения) |
| Дискретность преобразования уровня, мм | 5 или 10 |
| Дополнительная погрешность преобразования от температуры, % на 10 °С, не более | 0,2 |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Типоразмер присоединительной резьбы(для датчика с резьбовым присоединением) | G2 |
| Размер «под ключ»(для датчика с резьбовым присоединением), мм | 36 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты по ГОСТ 14254 | IP65 |
Условия эксплуатации
- Температура окружающей среды от -40 до +85 °С.
- Температура контролируемой среды от -60 до +125 °С.
- Давление контролируемой среды:
- не более 2 МПа для датчиков с резьбовым и фланцевым присоединением
- не более 1 МПа для датчиков с присоединением CLAMP
- Плотность контролируемой среды не менее 0,65 г/см3.
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Модификации
ОВЕН ПДУ-И с присоединением G2
ПДУ-И.Х.Х
ОВЕН ПДУ-И с присоединением типа CLAMP в соответствии с DIN 32676
ОВЕН ПДУ-И с фланцевым присоединением в соответствии с ГОСТ 33259-2015
Варианты исполнения
| ПДУ-И.500.5 | ПДУ-И.1750.5.СL80 | ПДУ-И.1000.10.СL80 |
| Преобразование до 500 мм с дискретностью 5 мм | Преобразование до 1750 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 10 мм |
| ПДУ-И.500.10 | ПДУ-И.3500.10.СL100 | ПДУ-И.2500.10.СL80 |
| Преобразование до 500 мм с дискретностью 10 мм | Преобразование до 3500 мм с дискретностью 10 мм | Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-И.1000.10 | ПДУ-И.3000.10.СL65 | ПДУ-И.2000.5.СL65 |
| Преобразование до 1000 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 10 мм | Преобразование до 2000 мм с дискретностью 5 мм |
| ПДУ-И.1500.10 | ПДУ-И.250.10.СL100 | ПДУ-И.2750.10.СL100 |
| Преобразование до 1500 мм с дискретностью 10 мм | Преобразование до 250 мм с дискретностью 10 мм | Преобразование до 2750 мм с дискретностью 10 мм |
| ПДУ-И.250.5 | ПДУ-И.1000.10.СL65 | ПДУ-И.3750.10.СL65 |
| Преобразование до 250 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 10 мм | Преобразование до 3750 мм с дискретностью 10 мм |
| ПДУ-И.750.5 | ПДУ-И.3000.5.СL80 | ПДУ-И.1250.5.СL80 |
| Преобразование до 750 мм с дискретностью 5 мм | Преобразование до 3000 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 5 мм |
| ПДУ-И.1000.5 | ПДУ-И.1000.5.СL80 | ПДУ-И.500.10.СL80 |
| Преобразование до 1000 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 5 мм | Преобразование до 500 мм с дискретностью 10 мм |
| ПДУ-И.1250.5 | ПДУ-И.2000.5.СL80 | ПДУ-И.750.5.СL65 |
| Преобразование до 1250 мм с дискретностью 5 мм | Преобразование до 2000 мм с дискретностью 5 мм | Преобразование до 750 мм с дискретностью 5 мм |
| ПДУ-И.1500.5 | ПДУ-И.3750.5.СL80 | ПДУ-И.750.5.СL100 |
| Преобразование до 1500 мм с дискретностью 5 мм | Преобразование до 3750 мм с дискретностью 5 мм | Преобразование до 750 мм с дискретностью 5 мм |
| ПДУ-И.1750.5 | ПДУ-И.4000.10.СL65 | ПДУ-И.2750.10.СL80 |
| Преобразование до 1750 мм с дискретностью 5 мм | Преобразование до 4000 мм с дискретностью 10 мм | Преобразование до 2750 мм с дискретностью 10 мм |
| ПДУ-И.2000.5 | ПДУ-И.1750.10.СL80 | ПДУ-И.3750.10.СL100 |
| Преобразование до 2000 мм с дискретностью 5 мм | Преобразование до 1750 мм с дискретностью 10 мм | Преобразование до 3750 мм с дискретностью 10 мм |
| ПДУ-И.2250.5 | ПДУ-И.3500.5.СL65 | ПДУ-И.2750.5.СL100 |
| Преобразование до 2250 мм с дискретностью 5 мм | Преобразование до 3500 мм с дискретностью 5 мм | Преобразование до 2750 мм с дискретностью 5 мм |
| ПДУ-И.2500.5 | ПДУ-И.3750.10.СL80 | ПДУ-И.2750.5.СL65 |
| Преобразование до 2500 мм с дискретностью 5 мм | Преобразование до 3750 мм с дискретностью 10 мм | Преобразование до 2750 мм с дискретностью 5 мм |
| ПДУ-И.2750.5 | ПДУ-И.2000.5.СL100 | ПДУ-И.500.10.СL65 |
| Преобразование до 2750 мм с дискретностью 5 мм | Преобразование до 2000 мм с дискретностью 5 мм | Преобразование до 500 мм с дискретностью 10 мм |
| ПДУ-И.3000.5 | ПДУ-И.750.10.СL80 | ПДУ-И.1750.10.СL100 |
| Преобразование до 3000 мм с дискретностью 5 мм | Преобразование до 750 мм с дискретностью 10 мм | Преобразование до 1750 мм с дискретностью 10 мм |
| ПДУ-И.3250.5 | ПДУ-И.3500.5.СL100 | ПДУ-И.1250.10.Ф.65.6.01.А |
| Преобразование до 3250 мм с дискретностью 5 мм | Преобразование до 3500 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 10 мм |
| ПДУ-И.3500.5 | ПДУ-И.3000.10.СL100 | ПДУ-И.3000.10.Ф.65.1.01.А |
| Преобразование до 3500 мм с дискретностью 5 мм | Преобразование до 3000 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 10 мм |
| ПДУ-И.3750.5 | ПДУ-И.2000.10.СL65 | ПДУ-И.1750.10.Ф.100.2,5.01.В |
| Преобразование до 3750 мм с дискретностью 5 мм | Преобразование до 2000 мм с дискретностью 10 мм | Преобразование до 1750 мм с дискретностью 10 мм |
| ПДУ-И.4000.5 | ПДУ-И.1250.10.СL100 | ПДУ-И.1000.5.Ф.80.6.01.А |
| Преобразование до 4000 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 10 мм | Преобразование до 1000 мм с дискретностью 5 мм |
| ПДУ-И.250.10 | ПДУ-И.1500.10.СL65 | ПДУ-И.3000.5.Ф.150.1.01.А |
| Преобразование до 250 мм с дискретностью 10 мм | Преобразование до 1500 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 5 мм |
| ПДУ-И.750.10 | ПДУ-И.3500.10.СL65 | ПДУ-И.1750.10.Ф.80.6.01.А |
| Преобразование до 750 мм с дискретностью 10 мм | Преобразование до 3500 мм с дискретностью 10 мм | Преобразование до 1750 мм с дискретностью 10 мм |
| ПДУ-И.1250.10 | ПДУ-И.3000.5.СL65 | ПДУ-И.4000.10.Ф.65.25.01.В |
| Преобразование до 1250 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 5 мм | Преобразование до 4000 мм с дискретностью 10 мм |
| ПДУ-И.1750.10 | ПДУ-И.750.10.СL65 | ПДУ-И.750.5.Ф.65.10.01.В |
| Преобразование до 1750 мм с дискретностью 10 мм | Преобразование до 750 мм с дискретностью 10 мм | Преобразование до 750 мм с дискретностью 5 мм |
| ПДУ-И.2000.10 | ПДУ-И.500.5.СL65 | ПДУ-И.500.10.Ф.65.25.01.В |
| Преобразование до 2000 мм с дискретностью 10 мм | Преобразование до 500 мм с дискретностью 5 мм | Преобразование до 500 мм с дискретностью 10 мм |
| ПДУ-И.2250.10 | ПДУ-И.2750.5.СL80 | ПДУ-И.2750.10.Ф.150.1.01.А |
| Преобразование до 2250 мм с дискретностью 10 мм | Преобразование до 2750 мм с дискретностью 5 мм | Преобразование до 2750 мм с дискретностью 10 мм |
| ПДУ-И.2500.10 | ПДУ-И.3000.10.СL80 | ПДУ-И.500.5.Ф.150.1.01.А |
| Преобразование до 2500 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 10 мм | Преобразование до 500 мм с дискретностью 5 мм |
| ПДУ-И.2750.10 | ПДУ-И.750.5.СL80 | ПДУ-И.2500.10.Ф.150.1.01.А |
| Преобразование до 2750 мм с дискретностью 10 мм | Преобразование до 750 мм с дискретностью 5 мм | Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-И.3000.10 | ПДУ-И.3000.5.СL100 | ПДУ-И.1000.10.Ф.65.10.01.В |
| Преобразование до 3000 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 10 мм |
| ПДУ-И.3250.10 | ПДУ-И.2000.10.СL100 | ПДУ-И.250.5.Ф.100.16.01.В |
| Преобразование до 3250 мм с дискретностью 10 мм | Преобразование до 2000 мм с дискретностью 10 мм | Преобразование до 250 мм с дискретностью 5 мм |
| ПДУ-И.3500.10 | ПДУ-И.1250.5.СL65 | ПДУ-И.2500.10.Ф.125.2,5.01.А |
| Преобразование до 3500 мм с дискретностью 10 мм | Преобразование до 1250 мм с дискретностью 5 мм | Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-И.3750.10 | ПДУ-И.4000.10.СL100 | ПДУ-И.1000.5.Ф.65.2,5.01.А |
| Преобразование до 3750 мм с дискретностью 10 мм | Преобразование до 4000 мм с дискретностью 10 мм | Преобразование до 1000 мм с дискретностью 5 мм |
| ПДУ-И.4000.10 | ПДУ-И.4000.5.СL80 | ПДУ-И.250.10.Ф.65.1.01.А |
| Преобразование до 4000 мм с дискретностью 10 мм | Преобразование до 4000 мм с дискретностью 5 мм | Преобразование до 250 мм с дискретностью 10 мм |
| ПДУ-И.750.5.Ф.80.6.01.А | ПДУ-И.4000.10.СL80 | ПДУ-И.3500.10.Ф.65.2,5.01.А |
| Преобразование до 750 мм с дискретностью 5 мм | Преобразование до 4000 мм с дискретностью 10 мм | Преобразование до 3500 мм с дискретностью 10 мм |
| ПДУ-И.1500.5.Ф.100.2,5.01.А | ПДУ-И.250.5.СL65 | ПДУ-И.500.10.Ф.65.1.01.А |
| Преобразование до 1500 мм с дискретностью 5 мм | Преобразование до 250 мм с дискретностью 5 мм | Преобразование до 500 мм с дискретностью 10 мм |
| ПДУ-И.1500.5.Ф.80.6.01.А | ПДУ-И.250.5.СL100 | ПДУ-И.1250.10.Ф.80.2,5.01.А |
| Преобразование до 1500 мм с дискретностью 5 мм | Преобразование до 250 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 10 мм |
| ПДУ-И.1500.10.Ф.80.1.01.А | ПДУ-И.1500.5.СL100 | ПДУ-И.750.10.Ф.100.6.01.А |
| Преобразование до 1500 мм с дискретностью 10 мм | Преобразование до 1500 мм с дискретностью 5 мм | Преобразование до 750 мм с дискретностью 10 мм |
| ПДУ-И.2250.5.Ф.65.6.01.А | ПДУ-И.250.5.СL80 | ПДУ-И.4000.10.Ф.100.10.01.В |
| Преобразование до 2250 мм с дискретностью 5 мм | Преобразование до 250 мм с дискретностью 5 мм | Преобразование до 4000 мм с дискретностью 10 мм |
| ПДУ-И.3000.10.Ф.80.1.01.А | ПДУ-И.1500.5.СL80 | ПДУ-И.250.5.Ф.65.1.01.А |
| Преобразование до 3000 мм с дискретностью 10 мм | Преобразование до 1500 мм с дискретностью 5 мм | Преобразование до 250 мм с дискретностью 5 мм |
| ПДУ-И.4000.10.Ф.80.1.01.А | ПДУ-И.1500.5.СL65 | ПДУ-И.2000.10.СL80 |
| Преобразование до 4000 мм с дискретностью 10 мм | Преобразование до 1500 мм с дискретностью 5 мм | Преобразование до 2000 мм с дискретностью 10 мм |
| ПДУ-И.250.10.Ф.100.10.01.В | ПДУ-И.1000.5.СL100 | ПДУ-И.1000.10.Ф.65.16.01.В |
| Преобразование до 250 мм с дискретностью 10 мм | Преобразование до 1000 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 10 мм |
| ПДУ-И.500.5.Ф.65.16.01.В | ПДУ-И.1000.10.СL100 | ПДУ-И.3000.10.Ф.65.2,5.01.А |
| Преобразование до 500 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 10 мм |
| ПДУ-И.2000.10.Ф.100.2,5.01.В | ПДУ-И.2750.10.СL65 | ПДУ-И.750.10.Ф.65.1.01.А |
| Преобразование до 2000 мм с дискретностью 10 мм | Преобразование до 2750 мм с дискретностью 10 мм | Преобразование до 750 мм с дискретностью 10 мм |
| ПДУ-И.2000.10.Ф.80.16.01.В | ПДУ-И.1500.10.СL80 | ПДУ-И.3250.5.Ф.100.6.01.А |
| Преобразование до 2000 мм с дискретностью 10 мм | Преобразование до 1500 мм с дискретностью 10 мм | Преобразование до 3250 мм с дискретностью 5 мм |
| ПДУ-И.2500.10.Ф.65.16.01.В | ПДУ-И.1750.5.СL100 | ПДУ-И.1750.10.Ф.100.10.01.В |
| Преобразование до 2500 мм с дискретностью 10 мм | Преобразование до 1750 мм с дискретностью 5 мм | Преобразование до 1750 мм с дискретностью 10 мм |
| ПДУ-И.3000.5.Ф.80.25.01.В | ПДУ-И.1250.10.СL80 | ПДУ-И.250.10.Ф.80.25.01.В |
| Преобразование до 3000 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 10 мм | Преобразование до 250 мм с дискретностью 10 мм |
| ПДУ-И.3000.10.Ф.65.16.01.В | ПДУ-И.3250.5.СL65 | ПДУ-И.1250.10.Ф.100.2,5.01.А |
| Преобразование до 3000 мм с дискретностью 10 мм | Преобразование до 3250 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 10 мм |
| ПДУ-И.4000.10.Ф.80.1.01.В | ПДУ-И.3250.10.СL100 | ПДУ-И.1000.10.Ф.65.1.01.В |
| Преобразование до 4000 мм с дискретностью 10 мм | Преобразование до 3250 мм с дискретностью 10 мм | Преобразование до 1000 мм с дискретностью 10 мм |
| ПДУ-И.4000.10.Ф.80.25.01.В | ПДУ-И.3250.5.СL100 | ПДУ-И.1750.10.Ф.80.1.01.А |
| Преобразование до 4000 мм с дискретностью 10 мм | Преобразование до 3250 мм с дискретностью 5 мм | Преобразование до 1750 мм с дискретностью 10 мм |
| ПДУ-И.1500.10.СL100 | ПДУ-И.3250.5.СL80 | ПДУ-И.1000.10.Ф.80.1.01.А |
| Преобразование до 1500 мм с дискретностью 10 мм | Преобразование до 3250 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 10 мм |
| ПДУ-И.500.5.СL100 | ПДУ-И.2250.10.СL65 | ПДУ-И.3000.5.Ф.100.16.01.В |
| Преобразование до 500 мм с дискретностью 5 мм | Преобразование до 2250 мм с дискретностью 10 мм | Преобразование до 3000 мм с дискретностью 5 мм |
| ПДУ-И.3750.5.СL65 | ПДУ-И.3250.10.СL80 | ПДУ-И.4000.5.Ф.65.25.01.В |
| Преобразование до 3750 мм с дискретностью 5 мм | Преобразование до 3250 мм с дискретностью 10 мм | Преобразование до 4000 мм с дискретностью 5 мм |
| ПДУ-И.750.10.СL100 | ПДУ-И.1250.10.СL65 | ПДУ-И.1500.10.Ф.80.2,5.01.А |
| Преобразование до 750 мм с дискретностью 10 мм | Преобразование до 1250 мм с дискретностью 10 мм | Преобразование до 1500 мм с дискретностью 10 мм |
| ПДУ-И.250.10.СL65 | ПДУ-И.2500.10.СL100 | ПДУ-И.1000.5.Ф.100.16.01.В |
| Преобразование до 250 мм с дискретностью 10 мм | Преобразование до 2500 мм с дискретностью 10 мм | Преобразование до 1000 мм с дискретностью 5 мм |
| ПДУ-И.3500.5.СL80 | ПДУ-И.2250.5.СL65 | ПДУ-И.1250.5.Ф.80.6.01.А |
| Преобразование до 3500 мм с дискретностью 5 мм | Преобразование до 2250 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 5 мм |
| ПДУ-И.2250.10.СL80 | ПДУ-И.500.10.СL100 | ПДУ-И.1500.5.Ф.65.2,5.01.А |
| Преобразование до 2250 мм с дискретностью 10 мм | Преобразование до 500 мм с дискретностью 10 мм | Преобразование до 1500 мм с дискретностью 5 мм |
| ПДУ-И.500.5.СL80 | ПДУ-И.2250.5.СL80 | ПДУ-И.4000.5.Ф.150.10.01.В |
| Преобразование до 500 мм с дискретностью 5 мм | Преобразование до 2250 мм с дискретностью 5 мм | Преобразование до 4000 мм с дискретностью 5 мм |
| ПДУ-И.2500.5.СL100 | ПДУ-И.2250.5.СL100 | ПДУ-И.2250.10.Ф.65.1.01.А |
| Преобразование до 2500 мм с дискретностью 5 мм | Преобразование до 2250 мм с дискретностью 5 мм | Преобразование до 2250 мм с дискретностью 10 мм |
| ПДУ-И.3500.10.СL80 | ПДУ-И.3250.10.СL65 | ПДУ-И.1000.10.Ф.65.1.01.А |
| Преобразование до 3500 мм с дискретностью 10 мм | Преобразование до 3250 мм с дискретностью 10 мм | Преобразование до 1000 мм с дискретностью 10 мм |
| ПДУ-И.2500.5.СL65 | ПДУ-И.1250.5.СL100 | ПДУ-И.1000.5.Ф.65.1.01.А |
| Преобразование до 2500 мм с дискретностью 5 мм | Преобразование до 1250 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 5 мм |
| ПДУ-И.250.10.СL80 | ПДУ-И.1000.5.СL65 | ПДУ-И.3500.10.Ф.80.2,5.01.А |
| Преобразование до 250 мм с дискретностью 10 мм | Преобразование до 1000 мм с дискретностью 5 мм | Преобразование до 3500 мм с дискретностью 10 мм |
| ПДУ-И.3750.5.СL100 | ПДУ-И.1750.5.СL65 | ПДУ-И.1000.10.Ф.100.6.01.А |
| Преобразование до 3750 мм с дискретностью 5 мм | Преобразование до 1750 мм с дискретностью 5 мм | Преобразование до 1000 мм с дискретностью 10 мм |
| ПДУ-И.1750.10.СL65 | ПДУ-И.2500.5.СL80 | ПДУ-И.2500.10.Ф.80.1.01.А |
| Преобразование до 1750 мм с дискретностью 10 мм | Преобразование до 2500 мм с дискретностью 5 мм | Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-И.4000.5.СL65 | ПДУ-И.2500.10.СL65 | ПДУ-И.500.5.Ф.100.16.01.В |
| Преобразование до 4000 мм с дискретностью 5 мм | Преобразование до 2500 мм с дискретностью 10 мм | Преобразование до 500 мм с дискретностью 5 мм |
| ПДУ-И.2250.10.СL100 | ПДУ-И.4000.5.СL100 | |
| Преобразование до 2250 мм с дискретностью 10 мм | Преобразование до 4000 мм с дискретностью 5 мм |
