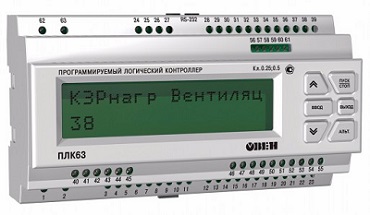

ПЛК63 контроллер с HMI для локальных систем в корпусе на DIN-рейку с AI/DI/DO/AO
ОВЕН ПЛК63 – контроллер с HMI для локальных систем автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие установки.
Основные функциональные возможности ПЛК63 контроллера с HMI
- Двухстрочный знакосинтезирующий дисплей.
- Наличие дискретных входов/выходов на борту.
- Заказные модификации с выбором дискретных/аналоговых выходов.
- Встроенные интерфейсы RS-485, RS-232.
- Встроенные часы реального времени.
- Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay.
- Бесплатная библиотека функциональных блоков:
- разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.;
- стандартные библиотеки CODESYS.
- Возможность расширения путем подключения модулей ввода/вывода.
- Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1.
Технические характеристики ПЛК63 контроллера с HMI
Общие сведения
| Центральный процессор | 32-разрядный RISC процессор 50 МГц на базе ядра ARM7 |
| Объем оперативной памяти для хранения переменных программ | 10 кб |
| Объем памяти хранения программ | 280 кб |
| Объем памяти ввода-вывода | 600 байт — для ПЛК63-M 360 байт — для ПЛК63-L |
| Объем энергонезависимой памяти | 448 кбайт (Flash-память) |
| Время работы часов реального времени после пропадания питания | не менее 3 месяцев |
| Конструктивное исполнение | крепление на DIN-рейку |
| Степень защиты корпуса (со сторонылицевой панели) по ГОСТ14254–96 | IP20 |
| Напряжение питания | постоянного тока от 150 до 300 В (номинальное 220 В) переменного тока (47…63 Гц) от 90 до 264 В (номинальное 110/220 В) |
| Потребляемая мощность, не более | для постоянного тока, 12 Вт для переменного тока, 18 Вт |
| Параметры встроенного вторичного источника питания | выходное напряжение 24±3 В, ток не более 180 мА |
Элементы человеко-машинного интерфейса
| Тип дисплея | Текстовый монохромный ЖКИ с подсветкой |
| Количество знакомест (символов) | 2 x 16 |
| Кнопки управления на лицевой панели | Пленочная клавиатура 6 кнопок: «Пуск/стоп», «Выход», «Альт»,» Ввод», «Вверх», «Вниз» |
| Светодиоды на лицевой панели | Отсутствуют |
Интерфейсы связи
| Интерфейсы | RS-485, DEBUG RS-232 (RJ-11) |
| Протоколы | ОВЕН, Modbus RTU/ASCII, GateWay (протокол CODESYS) |
Аналоговые входы
| Количество универсальных аналоговых входов | 8 |
| Типы подключаемых датчиков и сигналов | термосопротивления, термопары, сигналы тока, напряжения, сопротивления |
Дискретные входы
| Количество дискретных входов | 8 |
| Наличие гальванической изоляции дискретных входов | есть, групповая |
| Максимальная частота сигнала, подаваемого на дискретный вход | 50 Гц (при скважности 2) |
Выходы
| Количество выходных элементов | 6 |
| Тип выходного элемента 1 | э/м реле 4 А 220 В |
| Возможные типы выходных элементов 2…6 | Р — э/м реле 4 А 220 В И — ЦАП 4…20 мА У — ЦАП 0…10 В (активный) |
| Расширение количества дискретных выходов | до 8 (модуль МР1 по внутренней шине) |
Поддерживаемые интерфейсы и протоколы
| Протокол | Интерфейс | Применение |
| ОВЕН | RS-232RS-485 | Поддержка модулей ОВЕН Мх110Работа в сетях ОВЕН совместно с ТРМ2хх |
| Modbus RTUModbus ASCII | RS-232RS-485 | Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами |
| GateWay (протокол CODESYS) | RS-232 | Программирование контроллера, отладка пользовательской программы.Работа с OPC-сервером CODESYS |
| — | МР1 | Вход для подключения модуля МР1 |
Варианты исполнения
ПЛК63-РРРРРР-L
ПЛК63-РРРРРР-М
ПЛК63-РРРРУУ-М
ПЛК63-РУУУУУ-М
ПЛК63-РРРИУУ-М
ПЛК63-РРРРТТ-L
ПЛК63-РРУУУУ-М
ПЛК63-РРРРКК-L
ПЛК63-РРККИУ-L
ПЛК63-РИИИУУ-М
ПЛК63-РРКККК-М
ПЛК63-РРРРИИ-L
ПЛК63-РРРРКК-М
ПЛК63-РРКККК-L
ПЛК63-РРРРИУ-L
ПЛК63-РТТТТТ-М
ПЛК63-РРРРИИ-М
ПЛК63-РРРУИИ-L
ПЛК63-РРРРРИ-L
ПЛК63-РКККИИ-М
ПЛК63-РРРУИИ-М
ПЛК63-РРРУУУ-L
ПЛК63-РРККТТ-М
ПЛК63-РТТУУУ-М
ПЛК63-РРРРРИ-М
ПЛК63-РРРРРТ-М
ПЛК63-РККККК-L
ПЛК63-РРРУУУ-М
ПЛК63-РРРИИИ-L
ПЛК63-РРККУУ-L
ПЛК63-РУИИИИ-L
ПЛК63-РРРРУУ-L
ПЛК63-РРРРРТ-L
ПЛК63-РКККУУ-М
ПЛК63-РККККК-М
ПЛК63-РРРИИИ-М
ПЛК63-РУУУУУ-L
ПЛК63-РРРРРУ-М
ПЛК63-РРИИИИ-L
ПЛК63-РРИИИИ-М
ПЛК63-РРРККК-М
ПЛК63-РИИИИИ-L
ПЛК63-РИУУУУ-М
ПЛК63-РРИИУУ-М
ПЛК63-РРТТТТ-М
ПЛК63-РРРРИУ-М
ПЛК63-РРККУУ-М
ПЛК63-РИИИИИ-М
ПЛК63-РРРРТТ-М
ПЛК63-РТТТТТ-L
ПЛК63-РРРТИУ-L
ПЛК63-РРУУУУ-L
ПЛК63-РРУУУИ-М
ПЛК63-РРТТТУ-М
ПЛК63-РРРТТУ-М
ПЛК63-РТТТУУ-М
ПЛК63-РРРРРУ-L
ПЛК63-РРРИИУ-М
ПЛК63-РРРРКТ-М
ПЛК63-РРРРРК-L
ПЛК63-РККТТУ-L
ПЛК63-РРКККУ-М
