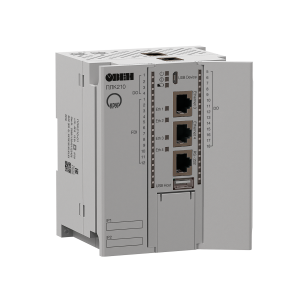

ПЛК210-KR контроллер с исполнительной средой от НПФ «КРУГ» (СРВК)
ОВЕН ПЛК210-KR – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ «КРУГ». СРВК характеризуется высокой надежностью и эффективностью работы, поддерживает большой список подключаемых к контроллеру приборов и устройств, устойчиво работает на медленных и неустойчивых каналах связи. Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ». СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.
Области применения
- Водоканалы
- Электрические сети
- Котельные
- Энергохозяйства предприятий
- Системы учета
- Теплосети
- Здания и сооружения
Преимущества совместного использования ПЛК210-KR и SCADA КРУГ-2000
- Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы.
- Поддержка стандарта IEC-61131 на нижнем (контроллеры) и верхнем (серверы БД) уровнях.
- Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки.
- Загрузка «одной кнопкой» прикладного программного обеспечения (базы данных, конфигурации, технологические программы и др.) на все компоненты АСУ ТП.
- Ведение событийных трендов с дискретизацией от 50 мс в контроллерах с возможностью их передачи и отображения в SCADA.
- Обмен с контроллерами по высоконадежному скоростному протоколу.
- Сетевая загрузка программного обеспечения контроллера, online-диагностика контроллера и его модулей.
- Возможность отладки контроллера без остановки (в т.ч. удаленно).
Технические характеристики ПЛК210-KR контроллера
| Параметр | Значение (свойства) |
Питание
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…48 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | Есть |
Вычислительные ресурсы
| Центральный процессор | RISC-процессор Texas Instruments Sitara AM3358, 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 256 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux Версия ядра 4.14.67 |
Интерфейсы связи
Ethernet 100 Base-T
| Количество портов | 4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1–3 – коммутатор Порт 4 – отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы* | Modbus-TCP (Master / Slave) OPC DA/HDAМЭК 60870-5-104 (КП), МЭК 60870-5-104 (ПУ) Библиотека частнофирменных (нестандартных) протоколов обмена |
| Поддерживаемые прикладные протоколы | NTP HTTP HTTPS SSH |
RS-485
| Количество портов | 2 |
| Поддерживаемые протоколы* | Modbus-RTU (Master / Slave) МЭК 60870-5-101 (КП), МЭК 60870-5-101 (ПУ) DLMS/COSEM (в спецификации СПОДЭС) Библиотека частнофирменных (нестандартных) протоколов обмена |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
RS-232
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* | Modbus-RTU (Master / Slave) МЭК 60870-5-101 (КП), МЭК 60870-5-101 (ПУ)DLMS/COSEM (в спецификации СПОДЭС) Библиотека частнофирменных (нестандартных) протоколов обмена |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
USB Device
| Количество портов | 1 × micro USB (RNDIS) |
Подключаемые накопители
USB Host
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 / 1.1 |
SD card
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
Часы реального времени
Погрешность хода, не более:
| – при температуре +25 °С | 3 секунды в сутки |
| – при температуре -40 и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
Общие сведения
| Габаритные размеры | (105×124×83) ±1 мм |
| Масса, не более | 1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование | Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
* Возможна реализация нестандартных протоколов по заказу.
** Кроме электромеханических переключателей и элемента питания часов реального времени.
