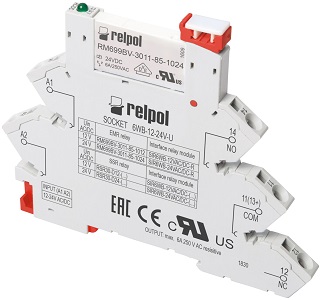

Pеле SIR6WB-…
Kонтактов 1P (1R); Hоминальный ток нагрузки AC1: 6A/ 250 V AC; Ширина 6,2 mm; Оснащен зеленым светодиодом; Монтаж на рейке 35 м
Техническая информация Pеле SIR6WB-…
Интерфейсное реле SIR6WB-… состоит из:
- универсальная колодка c винтовыми зажимами, с электроникой 6WB,
- миниатюрное исполнительное реле — электромагнитное RM699BV или полупроводниковое RSR30.
| Выходная цепь (RM699BV) — данные контактов | |
| Количество и тип контактов (код выхода) | 1CO (R) |
| Максимальное напряжение контактов | 400 V AC / 250 V DC |
| Номинальный ток нагрузки | AC1: 6 A / 250 V AC; DC1: 6 A / 30 V DC; 0,15 A / 250 V DC |
| Выходная цепь (RSR30) — данные выхода | |
| Номинальное напряжение | Триак (T): 240 V AC |
| Транзистор (C) (C): 48 V DC | |
| Транзистор (C) (O): 24 V DC | |
| Номинальный непрерывный ток выхода | Триак (T): 1A AC1 |
| Транзистор (C)(C): 1A DC1 | |
| Транзистор (C) (O): 2A DC1 | |
| Входная цепь | |
| Номинальное напряжение | DC: 6, 12, 24 V |
| AC: 50/60 Гц AC/DC: 12, 24, 48, 60, 110…125, 220…240 V | |
| Дополнительные данные | |
| Электрический ресурс •резистивная AC1 | > 0,5 x 105 6 A, 250 V AC |
| Механический ресурс (циклы) | > 107 |
