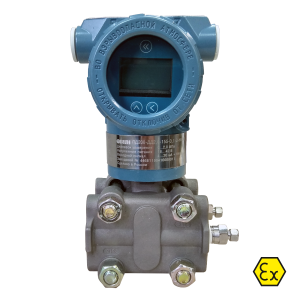

ПД200 модели 155-EXD преобразователь дифференциального давления во взрывозащищенном исполнении EXD общепромышленного исполнения представляют собой преобразователи дифференциального давления в полевом корпусе с измерительными мембранами из нержавеющей стали и металлическим кабельным вводом.
Преобразователи ПД200 модели 155-EXD предназначены для измерения перепада давления или уровня жидкости в емкостях под давлением или расхода среды на сужающих устройствах в системах автоматического регулирования и управления на основных и вторичных взрывоопасных производствах: газораспределительных системах, узлах учета газа, объектах энергетики, вентиляционных системах и т.п.
Основные характеристики преобразователя
- измерение разности давления нейтральных к нержавеющей стали сред (воздух, пар, различные жидкости)
- преобразование перепада давления в унифицированный сигнал постоянного тока 4…20 мА и HART-протокол
- верхний предел измеряемого перепада давления (ВПИ) – ряд значений от ± 60,0 Па до ± 2,0 МПа
- максимальное статическое давление – 13 МПа
- класс точности – 0,1
- степень защиты корпуса датчика давления – IP65
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 30804.6.2-2013.
Технические характеристики ПД200 модели 155-EXD
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4…20 мА |
| Пределы основной погрешности измерения | ±0,1 % ДИ |
| Напряжение питания | 18…42 В |
| Сопротивление нагрузки | Не менее 250 Ом |
| Степень защиты корпуса | IP65 |
| Среднее время наработки | 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Вес без упаковки / в упаковке | 3,5 кг / 5,0 кг |
| Диапазон рабочих температур окружающего воздуха | -20 (-40*)…70 °С |
| Диапазон температур измеряемой среды | -40…100 °С |
| Тип электрического соединителя | Кабельный ввод под небронированный кабель 6-12 мм |
| Перегрузочная способность | 13 МПа |
| Предельное давление перегрузки | 13 МПа |
Варианты исполнения
| ПД200-ДД0,007-155-0,1-2-Н-ЕХD |
| ПД200-ДД2,0-155-0,1-2-Н-ЕХD |
| ПД200-ДД0,7-155-0,1-2-Н-ЕХD |
| ПД200-ДД0,04-155-0,1-2-Н-ЕХD |
| ПД200-ДД0,2-155-0,1-2-Н-ЕХD |
