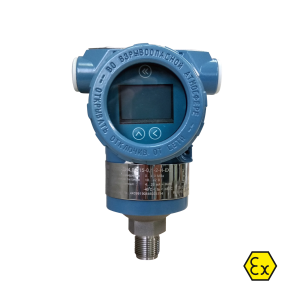

ПД200-ДИ модели 315-EXD высокоточный датчик во взрывонепроницаемом исполнении представляют собой преобразователи избыточного давления с керамической измерительной мембраной, присоединительным штуцером М20×1,5 и металлическим кабельным вводом.
Основные функции преобразователя:
- измерение избыточного давления нейтральных к оксиду алюминия (Al2O3) сред (воздух, пар, различные жидкости)
- преобразование давления в унифицированный сигнал постоянного тока 4…20 мА и HART-протокол
- верхний предел измеряемого давления (ВПИ) – ряд значений от 0,00063 до 6,0 МПа
- перегрузочная способность – десятикратная от номинала сенсора
- класс точности – 0 ,1
- степень защиты корпуса датчика давления – IP65
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013.
Технические характеристики
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4…20 мА |
| Пределы основной погрешности измерения | ±0,1 % ДИ |
| Напряжение питания | 18…42 В |
| Сопротивление нагрузки | Не менее 250 Ом |
| Степень защиты корпуса | IP65 |
| Среднее время наработки | 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Вес без упаковки / в упаковке | 1,5 кг / 2,0 кг |
| Диапазон рабочих температур окружающего воздуха | -20 (-40*)…70 °С |
| Диапазон температур измеряемой среды | -40…100 °С |
| Тип электрического соединителя | Кабельный ввод под небронированный кабель 6-12 мм |
| Перегрузочная способность | не менее 800 % от ВПИ |
| Предельное давление перегрузки | не менее 1500 % от ВПИ |
Варианты исполнения ПД200-ДИ модели 315-EXD
| ПД200-ДИ4,0-315-0,1-2-Н-ЕХD |
| ПД200-ДИ1,0-315-0,1-2-Н-ЕХD |
