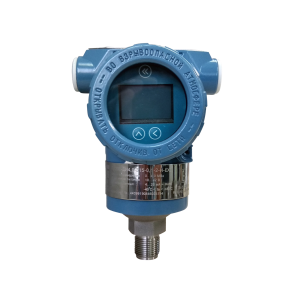

ПД200-ДИ модель 315 датчик избыточного давления общепромышленный представляет собой преобразователи избыточного давления с керамической измерительной мембраной, присоединительным штуцером М20×1,5 и металлическим кабельным вводом
Основные функции преобразователя ПД200-ДИ модель 315 :
- измерение избыточного давления нейтральных к оксиду алюминия (Al2O3) сред (воздух, пар, различные жидкости)
- преобразование давления в унифицированный сигнал постоянного тока 4…20 мА и HART-протокол
- верхний предел измеряемого давления (ВПИ) – ряд значений от 0,00063 до 6,0 МПа
- перегрузочная способность – десятикратная от номинала сенсора
- класс точности – 0 ,1
- степень защиты корпуса датчика давления – IP65
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013.
Технические характеристики ПД200-ДИ модель 315
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4…20 мА |
| Пределы основной погрешности измерения | ±0,1 % ДИ |
| Напряжение питания | 18…42 В |
| Сопротивление нагрузки | Не менее 250 Ом |
| Степень защиты корпуса | IP65 |
| Среднее время наработки | 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Вес без упаковки / в упаковке | 1,5 кг / 2,0 кг |
| Диапазон рабочих температур окружающего воздуха | -20 (-40*)…70 °С |
| Диапазон температур измеряемой среды | -40…100 °С |
| Тип электрического соединителя | Кабельный ввод под кабель 6-12 мм |
| Перегрузочная способность | не менее 800 % от ВПИ |
| Предельное давление перегрузки | не менее 1500 % от ВПИ |
Варианты исполнения
| ПД200-ДИ4,0-315-0,1-2-Н |
| ПД200-ДИ0,0063-315-0,1-2-Н |
| ПД200-ДИ0,4-315-0,1-2-Н |
| ПД200-ДИ1,0-315-0,1-2-Н |
| ПД200-ДИ0,04-315-0,1-2-Н |
| ПД200-ДИ0,1-315-0,1-2-Н |
| ПД200-ДИ6,0-315-0,1-2-Н |
