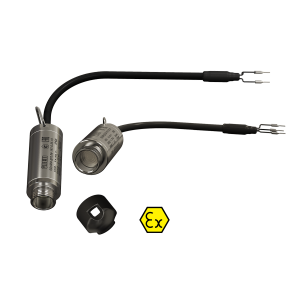

ПД100И модель 167-Exi искробезопасный погружной гидростатический уровнемер изготовлены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II и представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.
Преобразователь ПД100И модель 167-Exi имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.
Датчики ПД100И модель 167-Exi изготовлены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II и представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.
Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.
Преобразователи ПД100И модель 167-Exi применяются в системах измерения и поддержания уровня жидкости на взрывоопасных производствах и объектах: резервуары нефтепродуктов, сточные ёмкости химических производств, бензобаки карьерных самосвалов, хранилища топливозаправочных станций, ванны гальванизации и т.д. Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка ОВЕН КК-01.
Основные характеристики
- Непрерывное измерение гидростатического давления (уровня) различных сред (монофракционные нефтепродукты, химически агрессивные стоки, кислоты, щелочи, авиационный керосин, техническая вода и т.п.), нейтральных к нержавеющим сталям AISI 316L, AISI 304S и поливинилхлориду PVC кабеля.
- Преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
- Верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 250,0 м вод. ст.
- Перегрузочная способность не менее 200% ВПИ.
- Основная приведенная погрешность – 0,5; 0,25 % ВПИ.
- Степень защиты корпуса датчика давления – IP68.
Вид взрывозащиты: «искробезопасная цепь» 1 Ex ia IIC T6 Gb.
Технические характеристики ПД100И модель 167-Exi
| Наименование | Значение |
| Выходной сигнал | 4…20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | 0…+60 °С |
| Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Максимальная потребляемая мощность | не более 0,9 Вт |
| Защита от подачи напряжения питания обратной полярности | есть |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
| Степень защиты корпуса | IP68 |
| Диапазон рабочих температур окружающего воздуха | –20…+70 °С |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
| Штуцер (без защитного колпачка) | M20×1,50 «открытый порт» |
| Тип электрического соединителя | кабель гидрометрический (неразъёмно) |
| Габаритный размер (без кабеля), не более | 92×27 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Модификации ПД100И модель 167-Exi
Варианты исполнения
| ПД100И-ДГ0,1-167-0,5.15-ЕХI | ПД100И-ДГ0,06-167-0,5.15-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…10,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 15 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…6,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 15 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,06-167-0,5.10-ЕХI | ПД100И-ДГ0,04-167-0,5.10-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…6,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 10 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 10 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,1-167-0,5.12-ЕХI | ПД100И-ДГ0,1-167-0,5.10-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…10,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 12 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…10,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 10 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,04-167-0,5.5-ЕХI | ПД100И-ДГ0,04-167-0,5.1-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 5 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 1 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,4-167-0,5.1-ЕХI | ПД100И-ДГ0,04-167-0,5.30-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…40,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 1 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 30 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,25-167-0,5.50-ЕХI | ПД100И-ДГ0,16-167-0,5.15-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…25,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 50 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…16,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 15 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,04-167-0,5.55-ЕХI | ПД100И-ДГ0,6-167-0,5.60-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 55 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…60,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 60 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,04-167-0,5.20-ЕХI | ПД100И-ДГ0,16-167-0,5.50-EXI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 20 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…16,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 50 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,06-167-0,5.100-ЕХI | ПД100И-ДГ0,16-167-0,5.16-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…6,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 100 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…16,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 16 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,1-167-0,25.20-ЕХI | ПД100И-ДГ0,1-167-0,25.10-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…10,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 20 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…10,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 10 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ1,6-167-0,5.5-ЕХI | ПД100И-ДГ0,6-167-0,5.10-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…160,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 5 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…60,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 10 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,016-167-1,5.15-ЕХI | ПД100И-ДГ2,5-167-0,5.250-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…1,6 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 15 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…250,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 250 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,025-167-0,5.25-ЕХI | ПД100И-ДГ0,1-167-0,25.15-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…2,5 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 25 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…10,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 15 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ1,0-167-0,25.100-ЕХI | ПД100И-ДГ0,04-167-0,25.5-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…100,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 100 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 5 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,06-167-0,5.6-ЕХI | ПД100И-ДГ0,025-167-1,5.5-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…6,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 6 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…2,5 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 5 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,016-167-1,5.10-ЕХI | ПД100И-ДГ0,025-167-1,5.6-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…1,6 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 10 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…2,5 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 6 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,01-167-1,5.5-ЕХI | ПД100И-ДГ0,04-167-0,5.2-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…1,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 5 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,04-167-0,5.45-ЕХI | ПД100И-ДГ0,04-167-0,5.15-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 45 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 15 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,016-167-1,5.5-ЕХI | ПД100И-ДГ1,0-167-0,5.2-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…1,6 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 5 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…100,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,04-167-0,5.35-ЕХI | ПД100И-ДГ0,25-167-0,5.8-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 35 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…25,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 8 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,06-167-0,5.8-ЕХI | ПД100И-ДГ1,6-167-0,25.180-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…6,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 8 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…160,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 180 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,01-167-1,5.1-ЕХI | ПД100И-ДГ0,025-167-1,5.10-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…1,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 1 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…2,5 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 10 метрами кабеля исполнение «искробезопасная цепь» |
| ПД100И-ДГ0,04-167-0,5.25-ЕХI | ПД100И-ДГ0,025-167-1,5.3-ЕХI |
| Преобразователь повышенного качества гидростатического давления на диапазон 0…4,0 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 25 метрами кабеля исполнение «искробезопасная цепь» | Преобразователь повышенного качества гидростатического давления на диапазон 0…2,5 м.в.с. с мембраной из нержавеющей стали для погружения в жидкость с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 1,5% ВПИ 3 метрами кабеля исполнение «искробезопасная цепь» |
