ПД100И модель 121-Exi искробезопасный датчик давления для вязких, загрязнённых сред предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся сред.

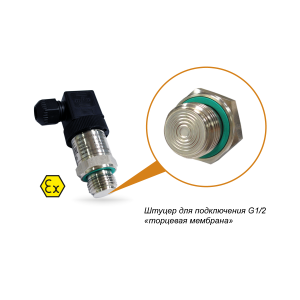

Датчики давления ПД100И модель 121-Exi представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI 316L в штуцере с резьбой G1/2. В датчиках устанавливается высокочувствительный сенсор.
Датчики ПД100И модель 121-Exi применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на взрывоопасных пищевых производствах, для измерения давления мазута и других взрывоопасных вязких или загрязнённых сред.
Основные характеристики
- Измеряемые давления:
- избыточное (ДИ);
- вакуумметрическое (ДВ);
- избыточно-вакуумметрическое (ДИВ).
- Преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
- Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
- Перегрузочная способность – не менее 200 % ВПИ.
- Вид взрывозащиты – «искробезопасная цепь» 1Ex ia IIC T6 Gb.
- Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.
Технические характеристики ПД100И модель 121-Exi
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4…20 мА, 2-проводная схема |
| Основная приведенная погрешность | 0,25; 0,5; 1,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 4 / 5 лет |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения | G1/2 «торцевая мембрана» |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 92 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Модификации ПД100И-ДИХ-121-Х-Exi
Модификации ПД100И-ДИВХ-121-Х-Exi
Модификации ПД100И-ДВХ-121-Х-Exi
Варианты исполнения ПД100И модель 121-Exi
| ПД100И-ДИ0,6-121-0,25-ЕХI | ПД100И-ДИ0,016-121-1,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…16 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ4,0-121-0,5-ЕХI | ПД100И-ДИ0,04-121-0,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…4 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ0,25-121-0,5-ЕХI | ПД100И-ДВ0,016-121-1,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,25 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества вакуумметрического давления на диапазон 0…16 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ1,0-121-0,5-ЕХI | ПД100И-ДИ0,025-121-1,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…25 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИВ0,1-121-0,25-ЕХI | ПД100И-ДИ0,06-121-0,5-ЕХI |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…60 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ0,6-121-0,5-ЕХI | ПД100И-ДИ0,01-121-1,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИВ0,05-121-0,5-ЕХI | ПД100И-ДИ0,04-121-0,25-ЕХI |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -50…+50 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ1,6-121-0,25-ЕХI | ПД100И-ДВ0,06-121-0,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества вакуумметрического давления на диапазон 0…60 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ0,4-121-0,5-ЕХI | ПД100И-ДВ0,01-121-1,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества вакуумметрического давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ1,6-121-0,5-ЕХI | ПД100И-ДИ0,1-121-0,5-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИ1,0-121-0,25-ЕХI | ПД100И-ДИ0,1-121-0,25-ЕХI |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» |
| ПД100И-ДИВ0,08-121-0,5-ЕХI | ПД100И-ДВ0,025-121-1,5-ЕХI |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -80…+80 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» | Преобразователь повышенного качества вакуумметрического давления на диапазон 0…25 кПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 торц.мембрана с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь» |
