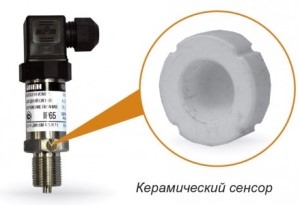

ПД100 Датчики ОВЕН модели 311, 371 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, сенсором на основе технологии ТНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данная модель характеризуется наиболее бюджетной ценой и устойчивостью к агрессивным средам.
Преобразователи данной модели предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.
Основные характеристики преобразователя давления для ЖКХ
- измерение избыточного давления нейтральных к керамике AL2О3 и нержавеющей стали AISI 304S сред (газы, пар, вода, слабоагрессивные жидкости).
- преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
- верхний предел измеряемого давления (ВПИ) – от 0,1 до 10,0 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- основная приведенная погрешность – 1,0; 0,5 % ВПИ.
- степень защиты корпуса и электроразъема преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013.
Технические характеристики
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4…20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 1,0; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66…106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения давления | M20×1,5 манометрической формы, G1/2 манометрической формы |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 115 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 250 % от ВПИ |
Модификации
Варианты исполнения
| ПД100-ДИ1,6-311-1,0 | ПД100-ДИ4,0-311-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…1,6 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…4 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ1,0-311-1,0 | ПД100-ДИ0,16-311-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…1,0 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…0,16 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ0,6-311-1,0 | ПД100-ДИ2,5-371-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…0,6 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…2,5 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ2,5-311-1,0 | ПД100-ДИ4,0-371-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…2,5 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…4 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ0,4-311-1,0 | ПД100-ДИ0,25-371-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…0,4 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…0,25 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ0,1-311-1,0 | ПД100-ДИ0,16-371-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…0,1 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…0,16 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ0,25-311-1,0 | ПД100-ДИ6,0-371-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…0,25 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…6 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ1,0-371-1,0 | ПД100-ДИ10,0-311-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…1,0 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…10 МПа с мембраной из керамики присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ1,6-371-1,0 | ПД100-ДИ10,0-371-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…1,6 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…10 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ0,6-371-1,0 | ПД100-ДИ0,1-371-1,0 |
| Преобразователь общепромышленный избыточного давления на диапазон 0…0,6 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное | Преобразователь общепромышленный избыточного давления на диапазон 0…0,1 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
| ПД100-ДИ0,4-371-1,0 | |
| Преобразователь общепромышленный избыточного давления на диапазон 0…0,4 МПа с мембраной из керамики присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное |
