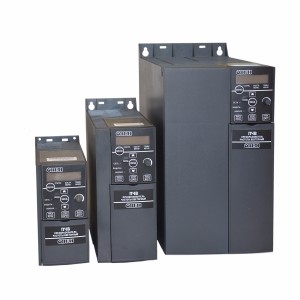

ПЧВ1 и ПЧВ2 преобразователь частоты — универсальная линейка частотных преобразователей может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Широкий набор функций для решения базовых задач частотного управления.
Основные функциональные возможности ПЧВ1 и ПЧВ2 преобразователь частоты
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона;
- Компенсация нагрузки и скольжения;
- Вольт-частотный или векторный алгоритмы управления;
- Автоматическая адаптация двигателя без вращения;
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
- Встроенный сетевой дроссель и дроссель в звене постоянного тока;
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода
- Возможность работы с внешними инкрементальными энкодерами, в том числе для поддержания малых частот вращения с большой точностью.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
Основные параметры
- Питание 1×220 В (0,18…2,2 кВт) и 3×380 В (0,37…22 кВт);
- Выходная частота до 400 Гц;
- Диапазон регулирования до 1:1000;
- Точность поддержания скорости до 0,1% от фактической;
- Точность поддержания момента до 0,5% от фактического;
По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522
ОВЕН ПЧВ1,2 будут лучшим решением в технологическом оборудовании, где применяется управляемый электропривод: станках, смесителях, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и т.п. оборудовании.
Отличие линеек преобразователей частоты ПЧВ
| Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2 | Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3 |
| 1. Мощность до 22 кВт 2. Вход для подключения инкрементальных энкодеров 3. S-образная характеристика контроля частоты 4. Тормозной транзистор (>1,5 кВт) | 1. Мощность до 90 кВт 2. Встроенный входной дроссель 3. Возможность управления синхронными двигателями 4. «Спящий» режим 5. Пожарный режим 6. Контроль расхода 7. Контроль натяжения ремня |
Технические характеристики ПЧВ1 и ПЧВ2 преобразователь частоты
| № | Наименование | Значение | Значение |
| 1 | Питающая сеть | ПЧВ1 | ПЧВ2 |
| Питающая сеть | 1 фаза, 200…240 В (0,18…2,2 кВт) | 3 фазы, 380…480 В (5,5…22 кВт) | |
| Питающая сеть | 3 фазы, 380…480 В (0,37…4 кВт) | ||
| 2 | Выходное напряжение (U,V,W), % | 0…100 | 0…100 |
| 3 | Выходная частота, Гц | 0…200 Гц(VC), | 0…200 Гц(VC), |
| 0…400 (U/F) | 0…400 (U/F) | ||
| 4 | Цифровые входы, | 5 | 5 |
| в том числе импульсные | 1 | 1 | |
| 5 | Аналоговые входы | 2 (1 U/I, 1 I) | 2 (1 U/I, 1 I) |
| Аналоговые выходы | 1 I | 1 I | |
| 6 | Релейные выходы | 1 (240 В, 2 А) | 1 (240 В, 2 А) |
| 7 | Протокол RS-485 | Modbus RTU | Modbus RTU |
| 8 | Встроенные источники питания | 10 В/15 мА, | 10 В/15 мА, |
| 24 В/130 мА | 24 В/130 мА | ||
| 9 | Класс защиты корпуса | IP20 | IP20 |
| 10 | Вибропрочность | 0,7g | 0,7g |
| 11 | Максимальная относительная влажность | 95 % без конденсации влаги | 95 % без конденсации влаги |
| 12 | Диапазон рабочих температур | 0…40 ºС при номинальном выходном токе | 0…40 ºС при номинальном выходном токе |
| -10…+50 ºС со снижением выходного тока | -10…+50 ºС со снижением выходного тока | ||
| 13 | Температура при хранении и транспортировке | -20…+70 ºС | -20…+70 ºС |
| 14 | Максимальная длина экранированного кабеля двигателя | 15 м | 15 м |
| 15 | Максимальная длина неэкранированного кабеля двигателя | 50 м | 50 м |
| 16 | Перегрузочная способность | 150 % (60 с) | 150 % (60 с) |
| 17 | Тормозной ключ | ПЧВ1 | ПЧВ2 |
| есть, от 1,5 кВт | есть |
Таблица 1 — Номинальные значения входных и выходных токов серии ПЧВ1
| Модификация | Номинальный входнойток ПЧВ1, А | Номинальный выходнойток ПЧВ1, А |
| ПЧВ101-К18-А | 3,3 | 1,2 |
| ПЧВ101-К37-А | 6,1 | 2,2 |
| ПЧВ101-К75-А | 11,6 | 4,2 |
| ПЧВ102-1К5-А | 18,7 | 6,7 |
| ПЧВ103-2К2-А | 26,4 | 9,5 |
| ПЧВ101-К37-В | 1,9 | 1,1 |
| ПЧВ101-К75-В | 3,5 | 2,1 |
| ПЧВ102-1К5-В | 5,9 | 3,6 |
| ПЧВ102-2К2-В | 8,5 | 5,2 |
| ПЧВ103-3К0-В | 11,5 | 7,1 |
| ПЧВ103-4К0-В | 14,4 | 8,9 |
Таблица 2 — Номинальные значения входных и выходных токов серии ПЧВ2
| Модификация | Номинальный входнойток ПЧВ2, А | Номинальный выходной ток ПЧВ2, А |
| ПЧВ203-5К5-В | 19,2 | 11,9 |
| ПЧВ203-7К5-В | 24,8 | 15,3 |
| ПЧВ204-11К-В | 33,0 | 22,9 |
| ПЧВ204-15К-В | 42,0 | 30,7 |
| ПЧВ205-18К-В | 34,7 | 36,7 |
| ПЧВ205-22К-В | 41,2 | 42,5 |
Аксессуары ПЧВ
Ролик знакомит пользователей с дополнительными аксессуарами линейки частотных преобразователей ОВЕН ПЧВ, показывает дополнительные преимущества, возникающие при использовании аксессуаров совместно с ПЧВ и основные приемы монтажа аксессуаров на ПЧВ
Краткое содержание
- ЛПО1, ЛПО2. Показаны установка на горячую, работа в ручном режиме, работа с меню, тиражирование готовой задачи.
- ЛПО 3.Показаны те же возможности, что и для ЛПО1,2.
- Комплект KM1/2-1. Показан комплект поставки, принципы удаленной установки ЛПО1.
- Комплект KM1-2. Показан комплект поставки и приемы закрепления ПЧВ1 на din-рейку.
- Крышка КО1-1. Показан комплект поставки и монтаж крышки на ПЧВ1.
- Панель ПК1-1/2, Отсек ОК1-1. Показан монтаж опций на ПЧВ и удобное подключение кабелей к ПЧВ с использованием опций
Варианты исполнения ПЧВ1 и ПЧВ2 преобразователь частоты
ПЧВ101-К75-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 0.75 кВт, ном. вых. ток 2.1 А, IP20.
ПЧВ102-2К2-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 2.2 кВт, ном. вых. ток 5.2 А, IP20.
ПЧВ102-1К5-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 1.5 кВт, ном. вых. ток 3.6 А, IP20.
ПЧВ101-К75-А вход 1 — фаза 220 В, выход — 3 фазы 220 В, мощность 0.75 кВт, ном. вых. ток 4.2 А, IP20.
ПЧВ101-К37-А вход 1 — фаза 220 В, выход — 3 фазы 220 В, мощность 0.37 кВт, ном. вых. ток 2.2 А, IP20.
ПЧВ102-1К5-А вход 1 — фаза 220 В, выход — 3 фазы 220 В, мощность 1.5 кВт, ном. вых. ток 6.7 А, IP20.
ПЧВ103-3К0-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 3.0 кВт, ном. вых. ток 7.1 А, IP20.
ПЧВ103-4К0-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 4.0 кВт, ном. вых. ток 8.9 А, IP20.
ПЧВ101-К37-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 0.37 кВт, ном. вых. ток 1.1 А, IP20.
ПЧВ103-2К2-А вход 1 — фаза 220 В, выход — 3 фазы 220 В, мощность 2.2 кВт, ном. вых. ток 9.5 А, IP20.
ПЧВ205-22К-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 22.0 кВт, ном. вых. ток 42.5 А, IP20. ПЧВ204-15К-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 15.0 кВт, ном. вых. ток 30.7 А, IP20.
ПЧВ203-7К5-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 7.5 кВт, ном. вых. ток 15.3 А, IP20.
ПЧВ205-18К-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 18.0 кВт, ном. вых. ток 36.7 А, IP20.
ПЧВ204-11К-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 11.0 кВт, ном. вых. ток 22.9 А, IP20.
ПЧВ203-5К5-В вход 3 — фазы 380 В, выход — 3 фазы 380 В, мощность 5.5 кВт, ном. вых. ток 11.9 А, IP20.
ПЧВ101-К18-А вход 1 — фаза 220 В, выход — 3 фазы 220 В, мощность 0.18 кВт, ном. вых. ток 1.2 А, IP20.
КОМПЛЕКТ КМ1/2 Комплект монтажный для крепления ЛПО1/2 на удалённую панель ( кабель 3м, уплотнительная прокладка, фиксирующая рамка с винтами)
ЛПО1 Локальная панель оператора с потенциометром
ЛПО2 Локальная панель оператора без потенциометра для ПЧВ1 и ПЧВ2
ЗАМОК ЗД-1 Замок для крепления корпуса ПЧВ1 на DIN-рейку
КРЫШКА КО1-1 Аксессуар для повышения защиты корпуса ПЧВ1 до степени IP21 для корпуса типа 01.
КРЫШКА КО1-2 Аксессуар для повышения защиты корпуса ПЧВ1 до степени IP21 для корпуса типа 02.
КРЫШКА КО1/2-3
КРЫШКА КО2-4 Аксессуар для повышения защиты корпуса ПЧВ2 до степени NEMA1 для корпуса типа 04.
КРЫШКА КО2-5 Аксессуар для повышения защиты корпуса ПЧВ2 до степени NEMA1 для корпуса типа 05.
ПАНЕЛЬ ПК1-1/2 Аксессуар для надёжного закрепления сетевых и моторных кабелей и реализации гальванической развязки ПЧВ1 для корпусов типа 01 и 02.
ПАНЕЛЬ ПК1/2-3 Аксессуар для надёжного закрепления сетевых и моторных кабелей и реализации гальванической развязки ПЧВ1/2 для корпуса типа 03.
ПАНЕЛЬ ПК2-4/5 Аксессуар для надёжного закрепления сетевых и моторных кабелей и реализации гальванической развязки ПЧВ2 для корпусов типа 04 и 05.
