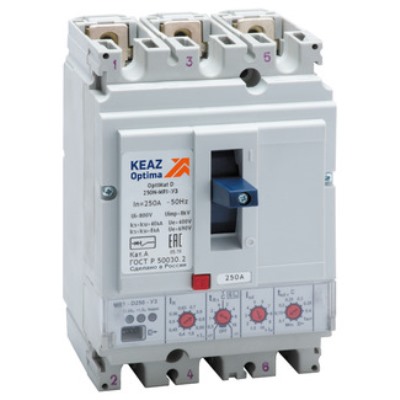

Современное поколение автоматических выключателей OptiMat D различного применения способно решить любые потребности в защите электроустановок. Данная серия включает в себя новые трёхполюсные автоматические выключатели, оснащённые микропроцессорными расцепителями, стационарного, заднего, втычного и выдвижного исполнений. Использование автоматических выключателей OptiMat D дает полную свободу в проектировании и построении установок с наилучшими характеристиками.
Оснащенные блоками контроля и управления нового поколения выключатели позволяют измерять и анализировать основные параметры сети. Широкий выбор аксессуаров удовлетворяет всем возможным требованиям различных применений.
Оптимальное количество компонентов OptiMat D позволяет реализовать любые технические решения в кратчайшие сроки при помощи трех типоразмеров:
- OptiMat D100 — номинальный ток (Iн) от 40 до 100 А
- OptiMat D160 — номинальный ток (Iн) от 64 до 160 А
- OptiMat D250 — номинальный ток (Iн) от 100 до 250 А
- OptiMat D400 — номинальный ток (Iн) от 160 до 400 А
- OptiMat D630 — номинальный ток (Iн) от 250 до 630 А
- OptiMat D1000 — номинальный ток (Iн) от 400 до 1000 А
- OptiMat D1600 — номинальный ток (Iн) от 640 до 1600 А
Предельная отключающая/коммутационная способность при 380÷415В переменного тока частотой 50 Гц Icu:
- от 40 до 65 кА для OptiMat D100, D160, D250, D400 и D630;
- от 50 до 85 кА для OptiMat D1000 и D1600.
Преимущества серии:
Интеллектуальные микропроцессорные расцепители
- Обеспечение всех необходимых видов защит;
- Разнообразие выбора настроек нужных пользователю;
- Удобство настройки параметров и контроля состояния сети с ЖК-дисплеем (для OptiMat D400, D630, D1000, D1600);
- Высокая точность измерения параметров сети и ведение журнала событий;
- Индикаторы работоспособности и причины срабатывания;
- Реализация полной селективности со всей линейкой выключателей OptiMat.
Мостиковая контактная система роторного типа
- Мгновенное отключение токов короткого замыкания;
- Уменьшение износа главных контактов;
- Увеличение срока службы выключателя;
- Обеспечение коммутации больших токов.
Электромагнитная совместимость
- Устойчивость к коммутационным перенапряжениям в цепях;
- Стойкость к перенапряжениям, вызванным атмосферными и радиочастотными помехами.
Функция токоограничения
- Увеличение срока службы электроустановок и кабельных линий;
- Снижение опасности дефоpмиpования или нарушения целостности контактных соединений и сборных шин;
- Уменьшение помех, воздействующих на измеpительные пpибоpы, pасположенные поблизости;
- Снижение затрат на коммутационные аппараты и распределительные шкафы за счет каскадного соединения.
Температура эксплуатации от –40°С до +70°С соответствующая российским условиям (У3).
Варианты исполнения Автоматических выключателей OptiMat D
137335 | Выключатель автоматический OptiMat D250N-MR1-У3
144412 | Выключатель автоматический OptiMat D100N-MR1-У3
144413 | Выключатель автоматический OptiMat D630N-MR2-У3
249225 | Выключатель автоматический OptiMat D400N-MR2-У3
249225 | Выключатель автоматический OptiMat D400N-MR2-У3
144411 | Выключатель автоматический OptiMat D250H-MR1-У3
144411 | Выключатель автоматический OptiMat D250H-MR1-У3
270314 | Выключатель автоматический OptiMat D1000N-MR2-У3
270314 | Выключатель автоматический OptiMat D1000N-MR2-У3
244075 | Выключатель автоматический OptiMat D250N-MR1-У3-РЕГ
244089 | Выключатель автоматический OptiMat D630H-MR2-У3-РЕГ
233946 | Выключатель автоматический OptiMat D1600N-MR2-У3
244090 | Выключатель автоматический OptiMat D630N-MR2-У3-РЕГ
249226 | Выключатель автоматический OptiMat D400H-MR2-У3
144415 | Выключатель автоматический OptiMat D630H-MR2-У3
244072 | Выключатель автоматический OptiMat D100H-MR1-У3-РЕГ
244074 | Выключатель автоматический OptiMat D250H-MR1-У3-РЕГ
279892 | Выключатель автоматический OptiMat D400N-MR1-У3
244073 | Выключатель автоматический OptiMat D100N-MR1-У3-РЕГ
255730 | Выключатель автоматический OptiMat D630H-MR2-ОМ4-РЕГ
285388 | Выключатель автоматический OptiMat D630N-MR1-У3-РЕГ
255732 | Выключатель автоматический OptiMat D250H-MR1-ОМ4-РЕГ
255727 | Выключатель автоматический OptiMat D630N-MR2-ОМ4-РЕГ
285390 | Выключатель автоматический OptiMat D630N-MR1-ОМ4-РЕГ
285389 | Выключатель автоматический OptiMat D630H-MR1-У3-РЕГ
255731 | Выключатель автоматический OptiMat D100N-MR1-ОМ4-РЕГ
279891 | Выключатель автоматический OptiMat D400H-MR1-У3
255733 | Выключатель автоматический OptiMat D250N-MR1-ОМ4-РЕГ
270315 | Выключатель автоматический OptiMat D1000H-MR2-У3
233947 | Выключатель автоматический OptiMat D1600H-MR2-У3
279890 | Выключатель автоматический OptiMat D630N-MR1-У3
144414 | Выключатель автоматический OptiMat D100H-MR1-У3
255734 | Выключатель автоматический OptiMat D100H-MR1-ОМ4-РЕГ
285391 | Выключатель автоматический OptiMat D630H-MR1-ОМ4-РЕГ
279889 | Выключатель автоматический OptiMat D630H-MR1-У3
