Реле времени OptiDin РЭВ-201М
OptiDin РЭВ-201М-У3.1 | 114067 двухканальное реле времени с задержкой на включение предназначено для коммутации электрических цепей переменного тока 230/240 В / 50 Гц и постоянного тока 24-100 В с регулируемой задержкой времени включения от 0 до 36000 с.
Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемых пользователем:
- реле импульсное;
- реле с задержкой на включение;
- реле периодическое (циклическое);
- реле управления.

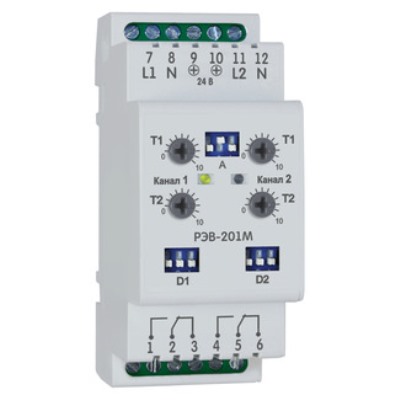

Алгоритм задается положением переключателей А. Соответствующая схема подключения устройства позволяет реализовать: независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал); параллельную работу каналов (питание на оба канала подается одновременно). Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно. На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом: зеленое свечение — на канале присутствует напряжение; красное свечение — реле нагрузки включено. Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту. Цепь питания реле гальванически развязана с выходными цепями.

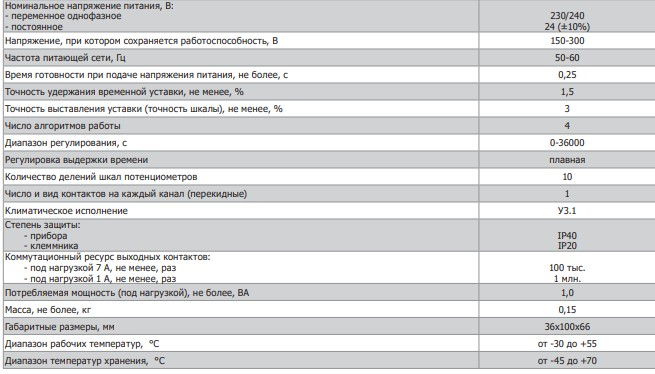

Технические характеристики OptiDin РЭВ-201М-У3.1 | 114067
