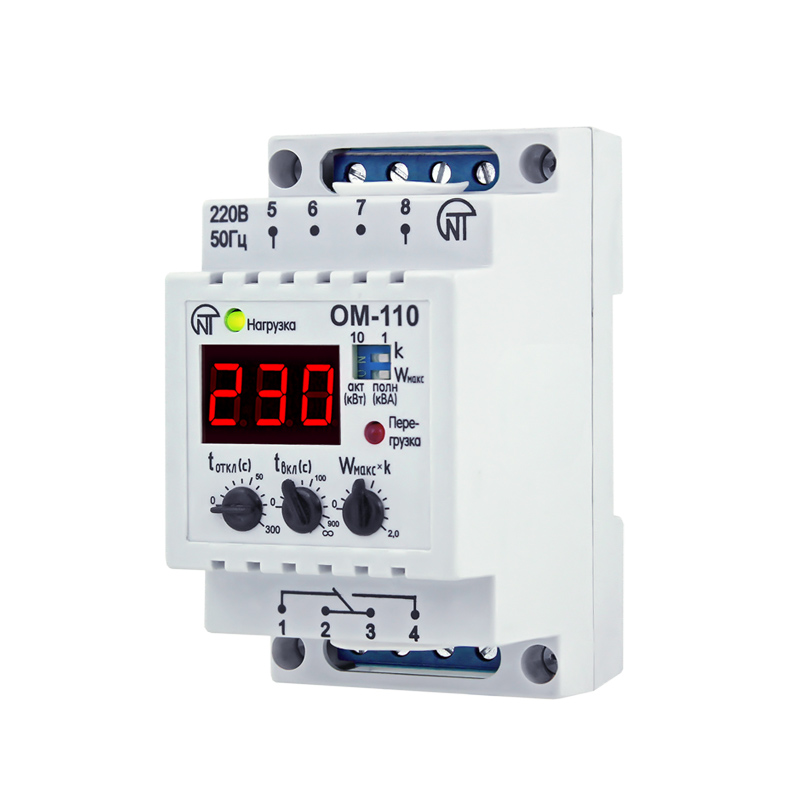

Реле ограничения мощности ОМ-110
Реле ограничения мощности со встроенным реле напряжения ОМ-110 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.
цена 18 290 тенгеОсновные характеристики
- Тип: Ограничитель мощности
- К-во фаз: Однофазный
- Встроенный трансформатор тока: Да
- Измерение мощности: до 20 кВт
- Исполнительное реле: 7 А
- Габаритные размеры 52,6 х 90 х 69,1
- Масса, не более кг 0,200
Назначение ОМ-110
Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 (далее ОМ-110-01 или прибор)
предназначено для измерения и постоянного контроля активной или полной мощности однофазной
нагрузки.
Измеряемый и контролируемый диапазон от 0 до 20 кВт или от 0 до 20кВА.
Прибор выполняет отключение нагрузки в случае превышения заданного пользователем уровня
максимально допустимой мощности потребления нагрузки.
Уставки максимальной мощности, времени задержки отключения и времени автоматического
повторного включения (АПВ) задает пользователь с помощью регуляторов и переключателей, вынесенных
на лицевую панель прибора.
Прибор может быть использован как:
— цифровой ваттметр (измеритель активной или полной мощности);
— реле ограничения потребляемой мощности;
— реле выбора приоритетной нагрузки.
Прибор подключается без разрыва электрической цепи. Для измерения тока используется встроенный
трансформатор тока. Питание прибора осуществляется от цепей измерения напряжения.

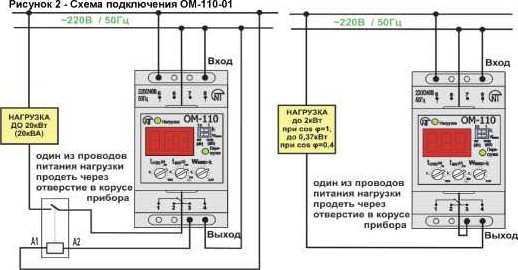

Схема подключения ОМ-110
Подключить прибор согласно схеме подключения (а или б в зависимости от величины нагрузки).
Проводник цепи, мощность в которой контролируется, продеть через отверстие в корпусе.
Задать тип измеряемой мощности – активная или полная, при помощи переключателя «акт(кВт) полн(кВА)»
Задать диапазон изменения уставки максимальной мощности при помощи переключателя диапазонов «10/1»
Выставить уставки максимальной мощности нагрузки, времени отключения, времени АПВ используя регуляторы задания уставок «Wмакс*k», «tоткл(с)», «tвкл(с)»
Подать напряжение питания. Если необходимо – выполнить точную настройку значений уставок, для контроля значения которых используется индикатор, ОМ-110 готов к работе.
Для повышения удобства установки параметров шкала регулятора АПВ «tвкл» разбита на диапазоны 0-100 и 100-900 секунд, а шкала регулятора уставки времени задержки отключения нагрузки «tоткл» (поз.9 рис.1) разбита на диапазоны 0-50 и 50-300 секунд с разной ценой деления.
При вращении любого из регуляторов задания уставок на индикаторе отображается значение регулируемого параметра, при этом в младшем разряде засвечивается десятичная точка.
