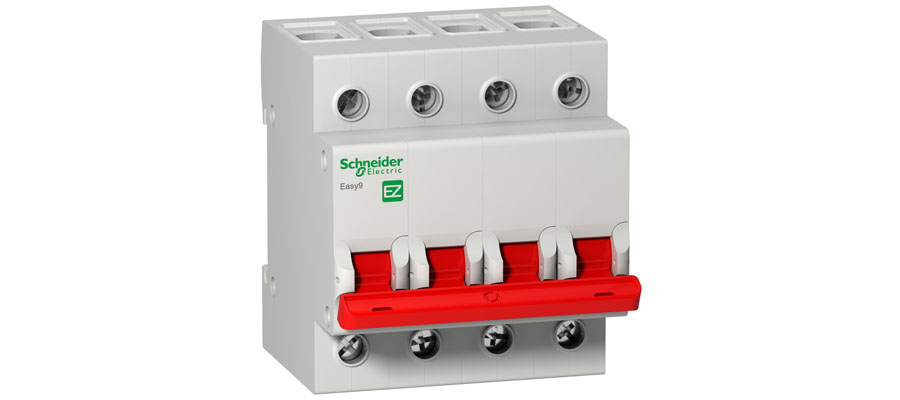

- Предназначен для включения и отключения нагрузок в трехфазных сетях напряжением 400 В
- Двойной разрыв цепи обеспечивает гарантированное отключение питания и отсутствие сваривания контактов.
- Установка на DIN-рейку 35 мм.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении
Выбор для заказа модульного выключателя нагрузки EZ9S
| Ном.ток (ln) | Артикул | |||
| 40А | EZ9S16140 | EZ9S16240 | EZ9S16340 | EZ9S16440 |
| 63А | EZ9S16163 | EZ9S16263 | EZ9S16363 | EZ9S16463 |
| 80А | EZ9S16180 | EZ9S16280 | EZ9S16380 | EZ9S16480 |
| 100А | EZ9S16191 | EZ9S16291 | EZ9S16391 | EZ9S16491 |
| 125А | EZ9S16192 | EZ9S16292 | EZ9S16392 | EZ9S16492 |
| Количество модулей Ш=9мм | 2 | 4 | 6 | 8 |
Технические характеристики модульного выключателя нагрузки EZ9S
| Количество полюсов | 1, 2, 3, 4 | ||
| Номинальный ток | In | А | 40…125 |
| Номинальное напряжение 1 полюс | Ue | В АС | 230 |
| Номинальное напряжение 2…4 полюса | Ue | В АС | 400 |
| Номинальное импульсное напряжение | Uimp | кВ | 4 |
| Номинальная рабочая частота | Fe | Гц | 50 |
| Условный номинальный ток короткого замыкания | Inc | А | 5000 |
| Допустимый сквозной ток короткого замыкания | Icw | 12In/1с | |
| Допустимы ток включения на короткое замыкание | Icm | 15In | |
| Износостойкость механическая | 4…100А | циклов | 8500 |
| 125А | циклов | 7000 | |
| Износостойкость электрическая | 4…100А | циклов | 1500 |
| 125А | циклов | 1000 | |
| Температура эксплуатации | t | °С | -5…+55 |
| Сечение подключаемого провода | мм² | ≤35 | |
| Вес | m | г/полюс | 90 |
