- надежное и быстрое подключение внешних проводников благодаря смещению сборной шины назад
- идентичные клеммы с обеих сторон для подачи питания сверху или снизу, на выбор
- возможно быстрое и удобное извлечение из сборки
- отдельная индикация коммутационного положения

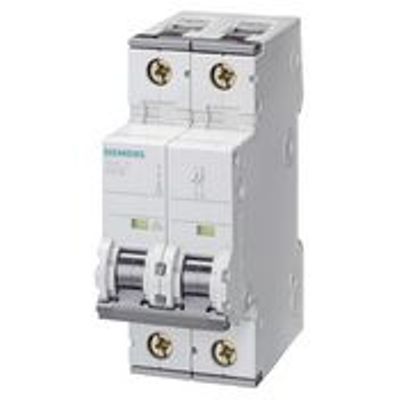

Варианты исполнения модульного автоматического выключателя Siemens Sentron серии
5SY6
- Автоматические выключатели Siemens 5SY6, характеристика В
- Автоматические выключатели Siemens 5SY6, характеристика С
- Автоматические выключатели Siemens 5SY6, характеристика D
| Номинальный ток, А | 1-полюсные | 1+N-полюсные | 2-полюсные | 3-полюсные | 3+N-полюсные | 4-полюсные |
| 0,3 | - | |||||
| 0,5 | - | |||||
| 1 | - | |||||
| 1,6 | - | |||||
| 2 | 5SY6102-6 | |||||
| 3 | 5SY6103-6 | |||||
| 4 | 5SY6104-6 | |||||
| 6 | 5SY6106-6 | 5SY6506-6 | 5SY6206-6 | 5SY6306-6 | 5SY6606-6 | 5SY6406-6 |
| 8 | - | - | - | - | - | - |
| 10 | 5SY6110-6 | 5SY6510-6 | 5SY6210-6 | 5SY6310-6 | 5SY6610-6 | 5SY6410-6 |
| 13 | 5SY6113-6 | 5SY6513-6 | 5SY6213-6 | 5SY6313-6 | 5SY6613-6 | 5SY6413-6 |
| 16 | 5SY6116-6 | 5SY6516-6 | 5SY6216-6 | 5SY6316-6 | 5SY6616-6 | 5SY6416-6 |
| 20 | 5SY6120-6 | 5SY6520-6 | 5SY6220-6 | 5SY6320-6 | 5SY6620-6 | 5SY6420-6 |
| 25 | 5SY6125-6 | 5SY6525-6 | 5SY6225-6 | 5SY6325-6 | 5SY6625-6 | 5SY6425-6 |
| 32 | 5SY6132-6 | 5SY6532-6 | 5SY6232-6 | 5SY6332-6 | 5SY6632-6 | 5SY6432-6 |
| 40 | 5SY6140-6 | 5SY6540-6 | 5SY6240-6 | 5SY6340-6 | 5SY6640-6 | 5SY6440-6 |
| 50 | 5SY6150-6 | 5SY6550-6 | 5SY6250-6 | 5SY6350-6 | 5SY6650-6 | 5SY6450-6 |
| 63 | 5SY6163-6 | 5SY6563-6 | 5SY6263-6 | 5SY6363-6 | 5SY6663-6 | 5SY6463-6 |
| Номинальный ток, А | 1-полюсные | 2-полюсные | 3-полюсные | 3+N-полюсные | 4-полюсные |
| 0,3 | 5SY6114-7 | 5SY6214-7 | 5SY6314-7 | 5SY6614-7 | 5SY6414-7 |
| 0,5 | 5SY6105-7 | 5SY6205-7 | 5SY6305-7 | 5SY6605-7 | 5SY6405-7 |
| 1 | 5SY6101-7 | 5SY6201-7 | 5SY6301-7 | 5SY6601-7 | 5SY6401-7 |
| 1,6 | 5SY6115-7 | 5SY6215-7 | 5SY6315-7 | 5SY6615-7 | 5SY6415-7 |
| 2 | 5SY6102-7 | 5SY6202-7 | 5SY6302-7 | 5SY6602-7 | 5SY6402-7 |
| 3 | 5SY6103-7 | 5SY6203-7 | 5SY6303-7 | 5SY6603-7 | 5SY6403-7 |
| 4 | 5SY6104-7 | 5SY6204-7 | 5SY6304-7 | 5SY6604-7 | 5SY6404-7 |
| 6 | 5SY6106-7 | 5SY6206-7 | 5SY6306-7 | 5SY6606-7 | 5SY6406-7 |
| 8 | - | - | - | - | - |
| 10 | 5SY6110-7 | 5SY6210-7 | 5SY6310-7 | 5SY6610-7 | 5SY6410-7 |
| 13 | 5SY6113-7 | 5SY6213-7 | 5SY6313-7 | 5SY6613-7 | 5SY6413-7 |
| 16 | 5SY6116-7 | 5SY6216-7 | 5SY6316-7 | 5SY6616-7 | 5SY6416-7 |
| 20 | 5SY6120-7 | 5SY6220-7 | 5SY6320-7 | 5SY6620-7 | 5SY6420-7 |
| 25 | 5SY6125-7 | 5SY6225-7 | 5SY6325-7 | 5SY6625-7 | 5SY6425-7 |
| 32 | 5SY6132-7 | 5SY6232-7 | 5SY6332-7 | 5SY6632-7 | 5SY6432-7 |
| 40 | 5SY6140-7 | 5SY6240-7 | 5SY6340-7 | 5SY6640-7 | 5SY6440-7 |
| 50 | 5SY6150-7 | 5SY6250-7 | 5SY6350-7 | 5SY6650-7 | 5SY6450-7 |
| 63 | 5SY6163-7 | 5SY6263-7 | 5SY6363-7 | 5SY6663-7 | 5SY6463-7 |
| Номинальный ток, А | 1-полюсные | 2-полюсные | 3-полюсные | 3+N-полюсные | 4-полюсные |
| 0,3 | 5SY6114-8 | 5SY6214-8 | 5SY6314-8 | 5SY6614-8 | 5SY6414-8 |
| 0,5 | 5SY6105-8 | 5SY6205-8 | 5SY6305-8 | 5SY6605-8 | 5SY6405-8 |
| 1 | 5SY6101-8 | 5SY6201-8 | 5SY6301-8 | 5SY6601-8 | 5SY6401-8 |
| 1,6 | 5SY6115-8 | 5SY6215-8 | 5SY6315-8 | 5SY6615-8 | 5SY6415-8 |
| 2 | 5SY6102-8 | 5SY6202-8 | 5SY6302-8 | 5SY6602-8 | 5SY6402-8 |
| 3 | 5SY6103-8 | 5SY6203-8 | 5SY6303-8 | 5SY6603-8 | 5SY6403-8 |
| 4 | 5SY6104-8 | 5SY6204-8 | 5SY6304-8 | 5SY6604-8 | 5SY6404-8 |
| 6 | 5SY6106-8 | 5SY6206-8 | 5SY6306-8 | 5SY6606-8 | 5SY6406-8 |
| 8 | - | - | - | - | - |
| 10 | 5SY6110-8 | 5SY6210-8 | 5SY6310-8 | 5SY6610-8 | 5SY6410-8 |
| 13 | 5SY6113-8 | 5SY6213-8 | 5SY6313-8 | 5SY6613-8 | 5SY6413-8 |
| 16 | 5SY6116-8 | 5SY6216-8 | 5SY6316-8 | 5SY6616-8 | 5SY6416-8 |
| 20 | 5SY6120-8 | 5SY6220-8 | 5SY6320-8 | 5SY6620-8 | 5SY6420-8 |
| 25 | 5SY6125-8 | 5SY6225-8 | 5SY6325-8 | 5SY6625-8 | 5SY6425-8 |
| 32 | 5SY6132-8 | 5SY6232-8 | 5SY6332-8 | 5SY6632-8 | 5SY6432-8 |
| 40 | 5SY6140-8 | 5SY6240-8 | 5SY6340-8 | 5SY6640-8 | 5SY6440-8 |
| 50 | 5SY6150-8 | 5SY6250-8 | 5SY6350-8 | 5SY6650-8 | 5SY6450-8 |
| 63 | 5SY6163-8 | 5SY6263-8 | 5SY6363-8 | 5SY6663-8 | 5SY6463-8 |
Технические характеристики выключателя Siemens Sentron
| Область применения | административные здания, промышленность |
| Число полюсов | 1, 1+N, 2, 3, 3+N, 4 |
| Расчетные номинальные токи | 0,3...63 А |
| Расчетное номинальное напряжение | 230/400 В AC |
| Рабочее напряжение минимальное | 24 В AC/DC |
| Кривые отключения | |
| Характеристика B | защита линий преимущественно в электроустановках жилых зданий |
| Характеристика C | общая защита линий, с особой эффективностью при больших пусковых токах(лампы, двигатели) |
| Характеристика D | защита электрооборудования с сильным генерированием импульсов(трансформаторы, магнитные клапаны) |
| Расчетная отключающая способность | 6 кА |
| Защита от прикосновения | да |
| Пломбирование рычага управления в крайних положениях | да |
| Степень защиты корпуса | IP20, IP40 при встраивании в распределительное устройство |
| Подключение к сетям | произвольное, с соблюдением полярности для цепей постоянного тока |
| Монтаж | на DIN-рейку 35 мм, система быстрого крепления без применения инструментов |
| Монтажная глубина | 70 мм |
