- предназначается для неглубоких распределительных щитков внутри зданий
- высокая расчетная отключающая способность до 15 кA ,
типы мгновенного расцепления A, B, C и D - унифицированные дополнительные компоненты, свободно устанавливаемые по месту с помощью защелок
- блокировка органов управления надежно предотвращает несанкционированное включение
- клеммы с защитой от прикосновения пальцем и тыльной стороной руки

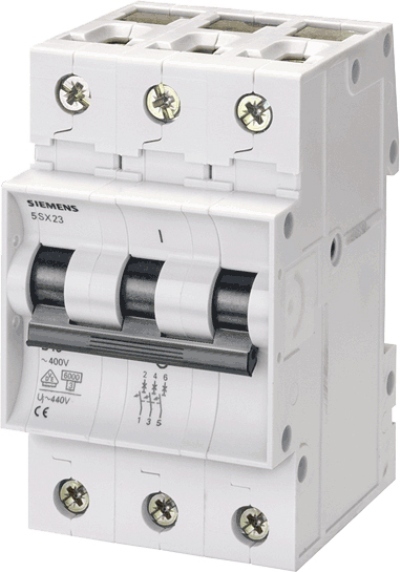

Варианты исполнения модульного автоматического выключателя Siemens Sentron серии
5SX2
- Автоматические выключатели Siemens 5SX2, характеристика А
- Автоматические выключатели Siemens 5SX2, характеристика В
- Автоматические выключатели Siemens 5SX2, характеристика С
- Автоматические выключатели Siemens 5SX2, характеристика D
| Номинальный ток, А | 1-полюсные | 2-полюсные | 3-полюсные |
| 0,3 | - | - | - |
| 0,5 | - | - | - |
| 1 | 5SX2101-5 | 5SX2201-5 | 5SX2301-5 |
| 1,6 | 5SX2115-5 | 5SX2215-5 | 5SX2315-5 |
| 2 | 5SX2102-5 | 5SX2202-5 | 5SX2302-5 |
| 3 | 5SX2103-5 | 5SX2203-5 | 5SX2303-5 |
| 4 | 5SX2104-5 | 5SX2204-5 | 5SX2304-5 |
| 6 | 5SX2106-5 | 5SX2206-5 | 5SX2306-5 |
| 8 | 5SX2108-5 | 5SX2208-5 | 5SX2308-5 |
| 10 | 5SX2110-5 | 5SX2210-5 | 5SX2310-5 |
| 13 | - | - | - |
| 16 | 5SX2116-5 | 5SX2216-5 | 5SX2316-5 |
| 20 | 5SX2120-5 | 5SX2220-5 | 5SX2320-5 |
| 25 | 5SX2125-5 | 5SX2225-5 | 5SX2325-5 |
| 32 | 5SX2132-5 | 5SX2232-5 | 5SX2332-5 |
| 40 | 5SX2140-5 | 5SX2240-5 | 5SX2340-5 |
| 50 | - | - | - |
| 63 | - | - | - |
| Номинальный ток, А | 1-полюсные | 1+N-полюсные | 2-полюсные | 3-полюсные | 3+N-полюсные | 4-полюсные |
| 0,3 | - | - | - | - | - | - |
| 0,5 | - | - | - | - | - | - |
| 1 | - | - | - | - | - | - |
| 1,6 | - | - | - | - | - | - |
| 2 | - | - | - | - | - | - |
| 3 | - | - | - | - | - | - |
| 4 | - | - | - | - | - | - |
| 6 | 5SX2106-6 | 5SX2506-6 | 5SX2206-6 | 5SX2306-6 | - | - |
| 8 | 5SX2108-6 | 5SX2508-6 | 5SX2208-6 | 5SX2308-6 | 5SX2608-6 | - |
| 10 | 5SX2110-6 | 5SX2510-6 | 5SX2210-6 | 5SX2310-6 | 5SX2610-6 | - |
| 13 | 5SX2113-6 | 5SX2513-6 | 5SX2213-6 | 5SX2313-6 | 5SX2613-6 | - |
| 16 | 5SX2116-6 | 5SX2516-6 | 5SX2216-6 | 5SX2316-6 | 5SX2616-6 | - |
| 20 | 5SX2120-6 | 5SX2520-6 | 5SX2220-6 | 5SX2320-6 | 5SX2620-6 | 5SX2420-6 |
| 25 | 5SX2125-6 | 5SX2525-6 | 5SX2225-6 | 5SX2325-6 | 5SX2625-6 | 5SX2425-6 |
| 32 | 5SX2132-6 | 5SX2532-6 | 5SX2232-6 | 5SX2332-6 | 5SX2632-6 | 5SX2432-6 |
| 40 | 5SX2140-6 | 5SX2540-6 | 5SX2240-6 | 5SX2340-6 | 5SX2640-6 | 5SX2440-6 |
| 50 | 5SX2150-6 | 5SX2550-6 | 5SX2250-6 | 5SX2350-6 | 5SX2650-6 | - |
| 63 | 5SX2163-6 | - | 5SX2263-6 | 5SX2363-6 | - | - |
| Номинальный ток, А | 1-полюсные | 1+N-полюсные | 2-полюсные | 3-полюсные | 3+N-полюсные | 4-полюсные |
| 0,3 | 5SX2114-7 | - | - | - | - | - |
| 0,5 | 5SX2105-7 | - | 5SX2205-7 | 5SX2305-7 | - | - |
| 1 | 5SX2101-7 | - | 5SX2201-7 | 5SX2301-7 | - | - |
| 1,6 | 5SX2115-7 | - | 5SX2215-7 | 5SX2315-7 | - | - |
| 2 | 5SX2102-7 | - | 5SX2202-7 | 5SX2302-7 | - | - |
| 3 | 5SX2103-7 | - | 5SX2203-7 | 5SX2303-7 | - | - |
| 4 | 5SX2104-7 | - | 5SX2204-7 | 5SX2304-7 | - | - |
| 6 | 5SX2106-7 | 5SX2506-7 | 5SX2206-7 | 5SX2306-7 | 5SX2606-7 | 5SX2406-7 |
| 8 | 5SX2108-7 | 5SX2508-7 | 5SX2208-7 | 5SX2308-7 | 5SX2608-7 | 5SX2408-7 |
| 10 | 5SX2110-7 | 5SX2510-7 | 5SX2210-7 | 5SX2310-7 | 5SX2610-7 | 5SX2410-7 |
| 13 | 5SX2113-7 | 5SX2513-7 | 5SX2213-7 | 5SX2313-7 | 5SX2613-7 | 5SX2413-7 |
| 16 | 5SX2116-7 | 5SX2516-7 | 5SX2216-7 | 5SX2316-7 | 5SX2616-7 | 5SX2416-7 |
| 20 | 5SX2120-7 | 5SX2520-7 | 5SX2220-7 | 5SX2320-7 | 5SX2620-7 | 5SX2420-7 |
| 25 | 5SX2125-7 | 5SX2525-7 | 5SX2225-7 | 5SX2325-7 | 5SX2625-7 | 5SX2425-7 |
| 32 | 5SX2132-7 | 5SX2532-7 | 5SX2232-7 | 5SX2332-7 | 5SX2632-7 | 5SX2432-7 |
| 40 | 5SX2140-7 | 5SX2540-7 | 5SX2240-7 | 5SX2340-7 | 5SX2640-7 | 5SX2440-7 |
| 50 | 5SX2150-7 | 5SX2550-7 | 5SX2250-7 | 5SX2350-7 | 5SX2650-7 | 5SX2450-7 |
| 63 | 5SX2163-7 | - | 5SX2263-7 | 5SX2363-7 | - | - |
| Номинальный ток, А | 1-полюсные | 2-полюсные | 3-полюсные |
| 0,3 | - | - | - |
| 0,5 | 5SX2105-8 | 5SX2205-8 | 5SX2305-8 |
| 1 | 5SX2101-8 | 5SX2201-8 | 5SX2301-8 |
| 1,6 | 5SX2115-8 | 5SX2215-8 | 5SX2315-8 |
| 2 | 5SX2102-8 | 5SX2202-8 | 5SX2302-8 |
| 3 | 5SX2103-8 | 5SX2203-8 | 5SX2303-8 |
| 4 | 5SX2104-8 | 5SX2204-8 | 5SX2304-8 |
| 6 | 5SX2106-8 | 5SX2206-8 | 5SX2306-8 |
| 8 | 5SX2108-8 | 5SX2208-8 | 5SX2308-8 |
| 10 | 5SX2110-8 | 5SX2210-8 | 5SX2310-8 |
| 13 | 5SX2113-8 | 5SX2213-8 | 5SX2313-8 |
| 16 | 5SX2116-8 | 5SX2216-8 | 5SX2316-8 |
| 20 | 5SX2120-8 | 5SX2220-8 | 5SX2320-8 |
| 25 | 5SX2125-8 | 5SX2225-8 | 5SX2325-8 |
| 32 | 5SX2132-8 | 5SX2232-8 | 5SX2332-8 |
| 40 | 5SX2140-8 | 5SX2240-8 | 5SX2340-8 |
| 50 | 5SX2150-8 | 5SX2250-8 | 5SX2350-8 |
| 63 | - | - | - |
Технические характеристики выключателя Siemens Sentron
| Область применения | административные здания, жилищное строительство, промышленность |
| Число полюсов | 1, 1+N, 2, 3, 3+N, 4 |
| номинальные токи | 0,3...63 А |
| номинальное напряжение | 230/400 В AC |
| Рабочее напряжение: минимальное | 24 В AC/DC |
| Рабочее напряжение: максимальные | 60 В DC(на полюс) и 440 В AC |
| Кривые отключения | |
| Характеристика A | защита полупроводников, измерительных цепей с преобразователями, электрических цепей с большой протяженностью линий |
| Характеристика B | защита линий преимущественно в электроустановках жилых зданий |
| Характеристика C | общая защита линий, с особой эффективностью при больших пусковых токах(лампы, двигатели) |
| Характеристика D | защита электрооборудования с сильным генерированием импульсов(трансформаторы, магнитные клапаны) |
| отключающая способность | 6 кА |
| Защита от прикосновения | да |
| Пломбирование рычага управления в крайних положениях | да |
| Степень защиты корпуса | IP20, IP40 при встраивании в распределительное устройство |
