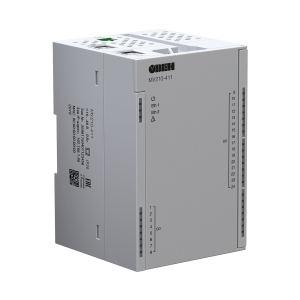

Модули дискретного вывода МУ210 предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений)MQTTSNMPNTP |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410 и МУ210-411)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики
| Модификация | МУ210-401 | МУ210-402 | МУ210-403 | МУ210-410 | МУ210-411 |
| Выходы | |||||
| Количество выходов | 8 DO | 16 DO | 24 DO | 16 DO | 24 DO |
| Тип выходов | электромагнитное реле | электромагнитное реле | электромагнитное реле | транзисторный ключ | транзисторный ключ |
| Характеристики дискретных выходов (DO) | |||||
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная | попарная: DO1-DO2…DO7-DO8; DO17-DO18…DO23-DO24. поканальная: DO9…DO16 | – | – |
| Режим включения выхода | – | – | – | верхний ключ | верхний и нижний ключи |
| Максимальный ток коммутации | 5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) | 6 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) | 7 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) | 0,8 А | 0,8 А |
| Максимальное напряжение питания выходов | 250 В переменного напряжения, 30 В постоянного напряжения | 251 В переменного напряжения, 30 В постоянного напряжения | 252 В переменного напряжения, 30 В постоянного напряжения | 10…36 В | 10…36 В |
| Время включения | 15 мс | 15 мс | 15 мс | – | – |
| Время выключения | 15 мс | 15 мс | 15 мс | – | – |
| Контроль обрыва нагрузки | нет | нет | нет | – | – |
| Максимальная частота ШИМ | 1 Гц | 2 Гц | 3 Гц | 10000 Гц | 60000 Гц |
| Минимальная длительность импульса ШИМ | 50 мс | 51 мс | 52 мс | 10 мкс | 1 мкс |
| Питание | |||||
| Напряжение питания | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В |
| Потребляемая мощностьпри питании =24 В | не более 6 Вт | не более 9 Вт | не более 9 Вт | не более 5 Вт | не более 9 Вт |
| Общие параметры | |||||
| Габаритные размеры | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | (82×124×83) ±0,5 мм | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм |
| Степень защиты | IP20 | IP20 | IP20 | IP20 | IP20 |
| Монтаж | на DIN-рейку / на стену | на DIN-рейку / на стену | на DIN-рейку / на стену | на DIN-рейку / на стену | на DIN-рейку / на стену |
| Средний срок службы | 10 лет | 10 лет | 10 лет | 10 лет | 10 лет |
Варианты исполнения Модули дискретного вывода МУ210
МУ210-401 8xDO(Р)
МУ210-402 16xDO(Р)
МУ210-403 24xDO(Р)
МУ210-410 16xDO(К)
МУ210-411 24xDO(К)
