Модули дискретного ввода МВ210

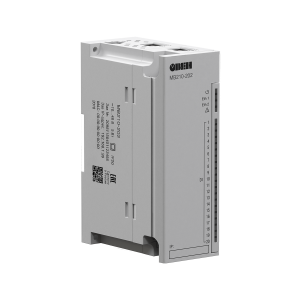

Модули дискретного ввода Ethernet МВ210

Модули дискретного ввода МВ210 предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet. Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Коммуникационные возможности

Интерфейс обменаСдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурированияUSB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколыModbus TCP (до 4-х одновременных соединений
MQTT
SNMP
NTP

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202 и МВ210-212)
  • Подключение дискретных сигналов ~230 В (только МВ210-221):
    • Определение наличия или отсутствия напряжения в сети
    • Диагностика обрыва фазы в трехфазной сети
    • Контроль чередования фаз
    • Подсчет наработки (моточасов)
    • Счетчик количества включений напряжения
    • Время последнего включения и выключения напряжения на входе
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Варианты исполнения Модули дискретного ввода МВ210

МВ210-202 20xDI(24)
МВ210-204 20xDI(Сухой контакт)
МВ210-221 9xDI(230), 6xDI(Сухой контакт)
МВ210-212 32xDI(24)
МВ210-214 32xDI(Сухой контакт)
КАБЕЛЬ UTP RJ45-RJ45 (0,15М)
КАБЕЛЬ MICROUSB-USB (1,8М)
КК24-1
КК12/28
