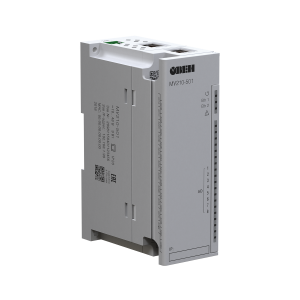

Модули аналогового вывода МУ210 предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений)MQTTSNMPNTP |
Особенности
- 8 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В с программным переключением
- Индивидуальная конфигурация для каждого выхода
- Настраиваемые ограничения скорости изменения сигнала на выходе
- Сдвоенный 2-портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модулявозникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash-память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики
| Выходы | |
| Количество выходов | 8 AO |
| Разрядность ЦАП | 12 бит |
| Тип выходного сигнала | 0…20 мА4…20 мА |
| Характеристики аналоговых выходов (AO) | |
| Гальваническая развязка между выходами | есть |
| Прочность гальванической изоляции | 350 В |
| Время прогрева ЦАП | 10 мин. |
| Предел основной приведенной погрешности | ±0,25 % |
| Максимальная пульсация выходного сигнала | 25 мкА |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | 0,2 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | 0,04 % |
| Настраиваемые ограничения скорости изменения сигнала на выходе | 1…1024 мА/с |
| Защита от короткого замыкания на выходе | есть |
| Диагностика состояния выходов | есть |
| Питание | |
| Напряжение питания | =10…48 В (номинальное =24 |
| Потребляемая мощность | не более 5 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Общие параметры | |
| Габаритные размеры | (42×124×83) ±1 мм |
| Степень защиты корпуса | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Средний срок службы | 10 лет |
| Масса | не более 0,4 кг |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+55 °С |
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % |
| Flash-память (архив) | |
| Максимальный размер файла архива | 2 кб |
| Максимальное количество файлов архива | 1000 |
| Минимальный период записи | 10 сек |
| Часы реального времени | |
| Погрешность хода | при температуре +25 °С |
| при температуре -40 °С | не более 10 секунд в сутки |
| Тип питания | батарея CR2032 |
| Время работы часов реального времени на одной батарее | 6 лет |
Варианты исполнения Модули аналогового вывода МУ210
МУ210-501 8xAO(И, У)
КАБЕЛЬ UTP RJ45-RJ45 (0,15М)
КАБЕЛЬ MICROUSB-USB (1,8М)
КК24-1
КК12/28
