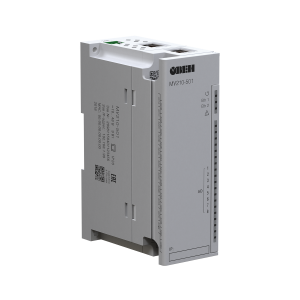

Модули аналогового вывода МУ210 предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений)MQTTSNMPNTP |
Особенности
- 8 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В с программным переключением
- Индивидуальная конфигурация для каждого выхода
- Настраиваемые ограничения скорости изменения сигнала на выходе
- Сдвоенный 2-портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модулявозникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash-память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики Модули аналогового вывода МУ210
| Выходы | |
| Количество выходов | 8 AO |
| Разрядность ЦАП | 12 бит |
| Тип выходного сигнала | 0…20 мА4…20 мА |
| Характеристики аналоговых выходов (AO) | |
| Гальваническая развязка между выходами | есть |
| Прочность гальванической изоляции | 350 В |
| Время прогрева ЦАП | 10 мин. |
| Предел основной приведенной погрешности | ±0,25 % |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | 0,2 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | 0,04 % |
| Настраиваемые ограничения скорости изменения сигнала на выходе | 1…1024 мА/с |
| Защита от короткого замыкания на выходе | есть |
| Диагностика состояния выходов | есть |
| Питание | |
| Напряжение питания | =10…48 В (номинальное =24 |
| Потребляемая мощность | не более 5 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Общие параметры | |
| Габаритные размеры | (42×124×83) ±1 мм |
| Степень защиты корпуса | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Средний срок службы | 10 лет |
| Масса | не более 0,4 кг |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+55 °С |
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % |
Варианты исполнения
МУ210-501 8xAO(И, У)
КАБЕЛЬ UTP RJ45-RJ45 (0,15М)
КАБЕЛЬ MICROUSB-USB (1,8М)
КК24-1
КК12/28
