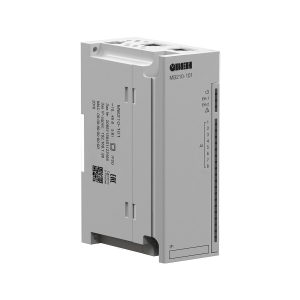

Модули аналогового ввода с универсальными входами МВ210 предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений)MQTTSNMPNTP |
Особенности
- Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
- Индивидуальная конфигурация для каждого входа
- Сдвоенный 2-портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики Модули аналогового ввода с универсальными входами МВ210
| Модификация | МВ210-101 |
| Входы | |
| Количество входов | 8 AI |
| Разрядность АЦП | 16 бит |
| Типы поддерживаемых сигналов | унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3сопротивление: 0…2 кОм, 0…5 кОм |
| Характеристики аналоговых входов (AI) | |
| Гальваническая развязка входов | – |
| Предел основной приведенной погрешности | унифицированные сигналы |
| термосопротивления | ±0,25 % |
| термопары | ±0,5 % |
| сопротивление | ±0,25 % |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | не более 0,3 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | термосопротивления не более 0,125 % термопары термопары |
| Время опроса одного входа* | унифицированные сигналы не более 0,6 сек |
| термосопротивления | не более 0,9 сек |
| термопары | не более 0,6 сек |
| сопротивления | не более 0,6 сек |
| Сопротивление встроенного токоизмерительного резистора | 51 Ом |
| Питание | |
| Напряжение питания | =10…48 (номинальное =24) В |
| Потребляемая мощность | не более 4 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Общие параметры | |
| Габаритные размеры | (42×124×83) ±1 мм |
| Степень защитыкорпуса | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Средний срок службы | 10 лет |
| Масса | не более 0,4 кг |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+55 °С |
| Относительная влажность воздуха(при +35 °С без конденсации влаги) | от 10 до 95 % |
| Flash-память (архив) | |
| Максимальный размер файла архива | 2 кб |
| Максимальное количество файлов архива | 1000 |
| Минимальный период записи | 10 сек |
| Часы реального времени | |
| Погрешность хода | притемпературе +25 °С |
| притемпературе -40 °С | не более 3 секунд в сутки |
| Тип питания | батарея CR2032 |
| Время работы часов реального времени на одной батарее | 6 лет |
Варианты исполнения
МВ210-101 8xAI
КАБЕЛЬ UTP RJ45-RJ45 (0,15М)
КАБЕЛЬ MICROUSB-USB (1,8М)
КК12/28
КК24-1
